Beregning af længde på elementstøtte

m
°
m
m

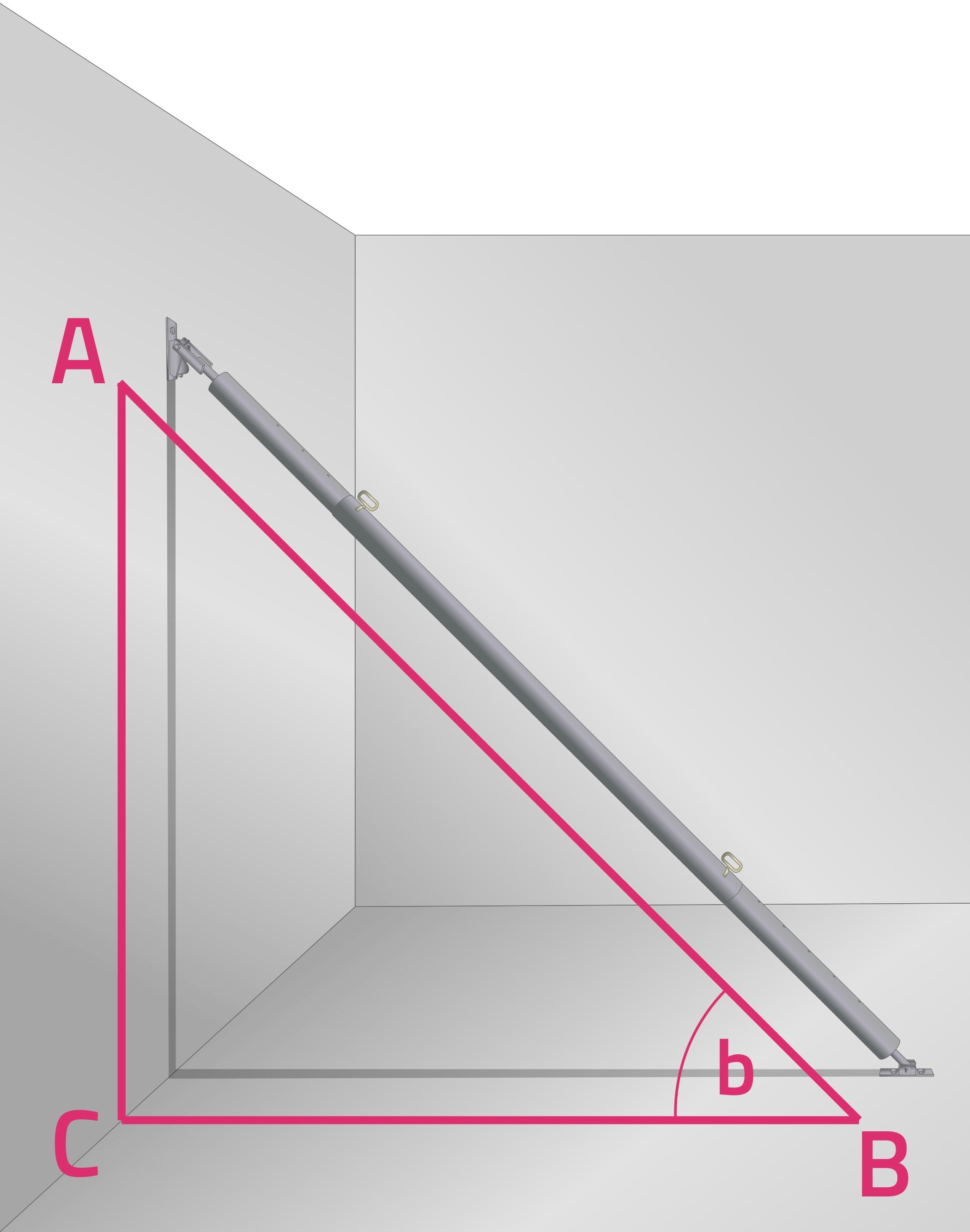

Indtast inserthøjde og vinkel b, hvorefter længden beregnes.

Inserthøjden er normalt 2/3 af elementhøjden.
Vinkel b skal være mellem 45 gr. og 60 gr.

Lastberegning af elementstøtten er ikke del af dette skema.
Kontakt DM Supply, hvis beregning ønskes.

ELEMENTSTØTTER Varenr. Vægt Lmin (m) Till.last (kN) Lmax (m) Till.last (kN)
ELEMENTSTØTTE PXL 110 M/ FAST BESLAG 301010 6,6 0,87 14,00 1,10 14,00
ELEMENTSTØTTE PXL 150 M/ FAST BESLAG 301005 7,5 1,07 14,00 1,50 14,00
ELEMENTSTØTTE F 270 M/ FAST BESLAG 302000 10,0 2,51 16,00 2,77 16,00
ELEMENTSTØTTE PXL 335 M/ FAST BESLAG 302002 13,0 2,10 14,00 3,35 10,00
ELEMENTSTØTTE PXL 335 M/ FAST BESLAG (21 MM) 302003 13,0 2,10 14,00 3,35 10,00
ELEMENTSTØTTE PXL 350 M/ FAST BESLAG 302004 20,0 2,21 20,00 3,50 20,00
ELEMENTSTØTTE K 460 (EKSKL. KLIKBESLAG) 302015 21,0 3,40 20,00 4,60 11,00
ELEMENTSTØTTE K 600 (EKSKL. KLIKBESLAG) 302020 33,0 5,00 20,00 6,10 14,00
ELEMENTSTØTTE K 760 (EKSKL. KLIKBESLAG) 302025 47,0 5,30 20,00 7,70 15,00
ELEMENTSTØTTE K 850 (EKSKL. KLIKBESLAG) 302040 56,0 6,25 20,00 8,50 15,00
ELEMENTSTØTTE SUPER 10 (EKSKL. KLIKBESLAG) 302035 84,0 7,05 24,00 10,25 22,30
ELEMENTSTØTTE SUPER 15 (EKSKL. KLIKBESLAG) 302045 167,0 10,00 27,00 15,00 23,00
