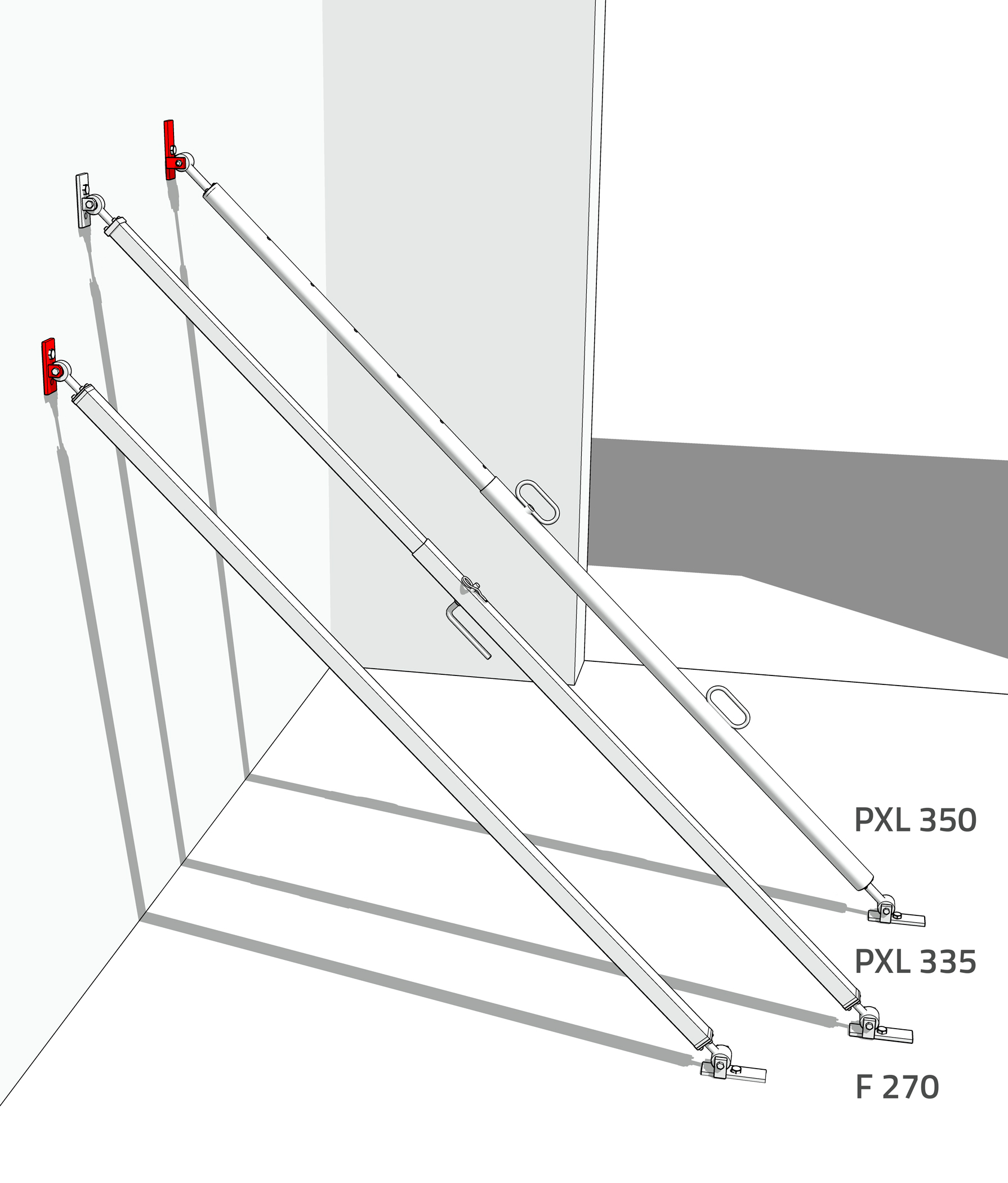

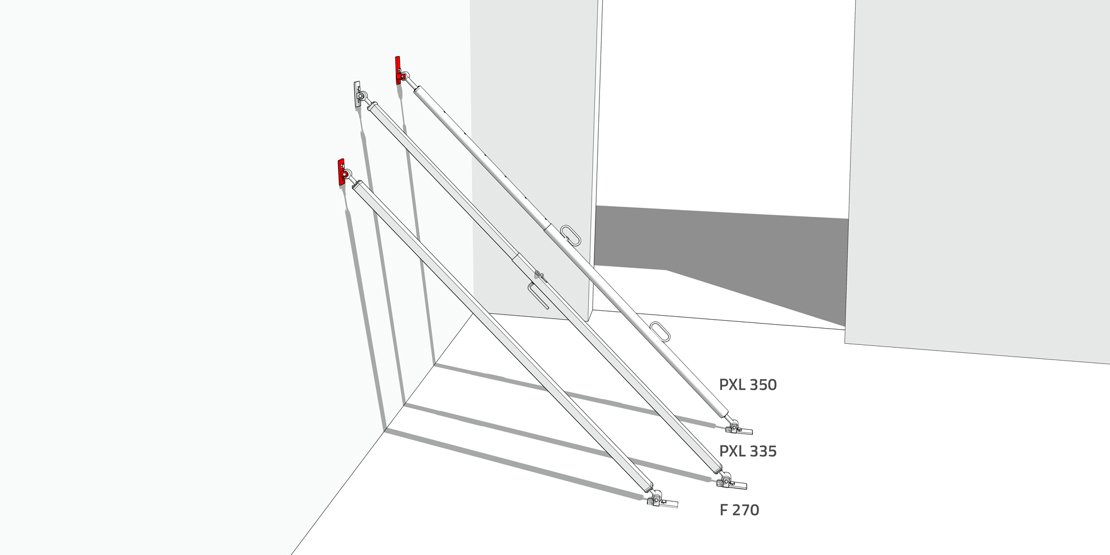

Elementstøtter til boligbyggeri

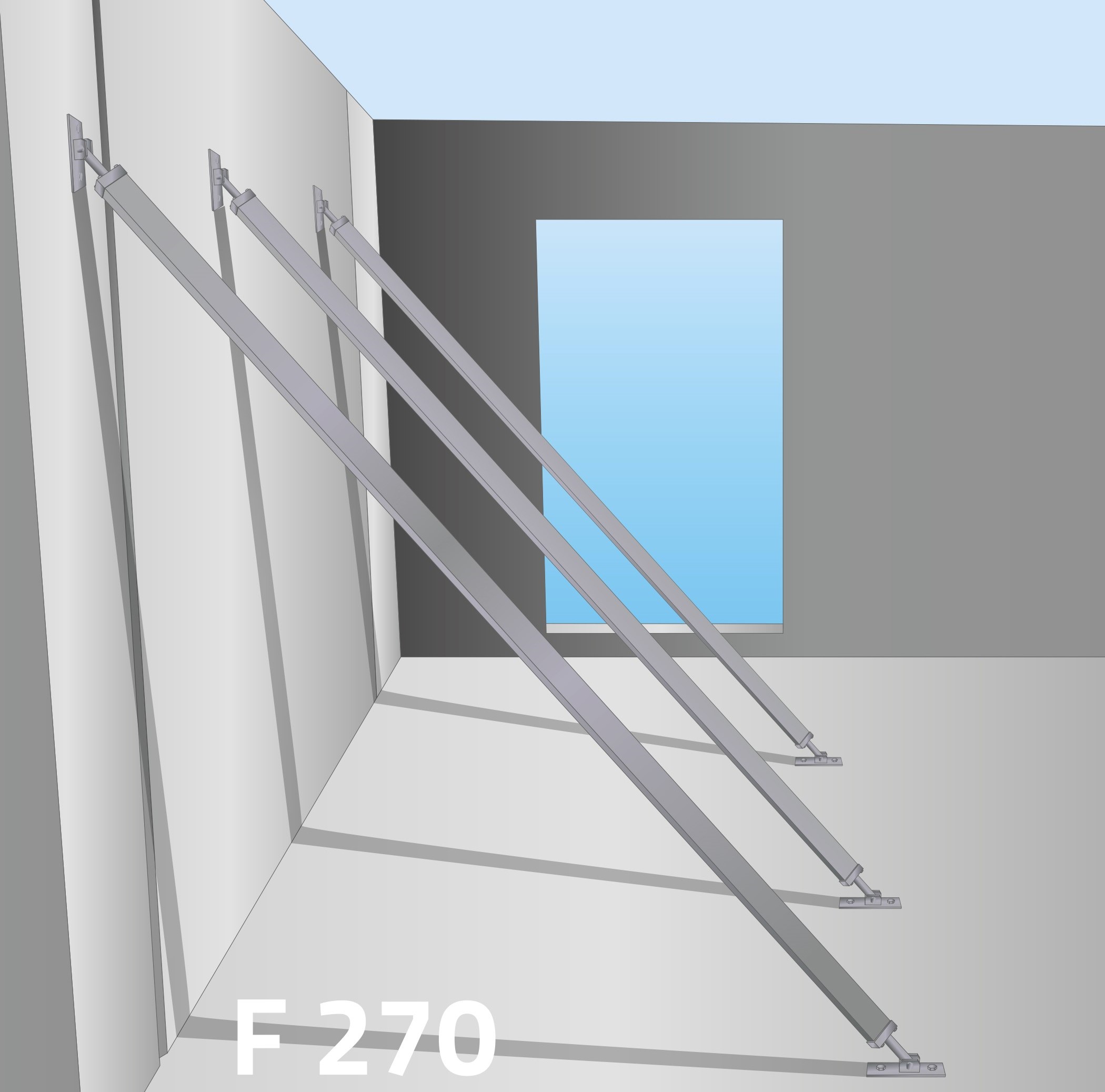

F 270 IKKE TELESKOPERBAR, MED FASTE BESLAG
F 270 er en varmforzinket elementstøtte beregnet til afstivning af etagehøje betonvægelementer under montagen. Med sin meget lille egenvægt er den særlig velegnet til boligbyggeri.
F 270 er ikke teleskoperbar, men har i begge ender et spindelstykke med skjult gevind .
F 270
Længde: 2,51 - 2,77 m
Tilladelig last: 16 kN uanset længde

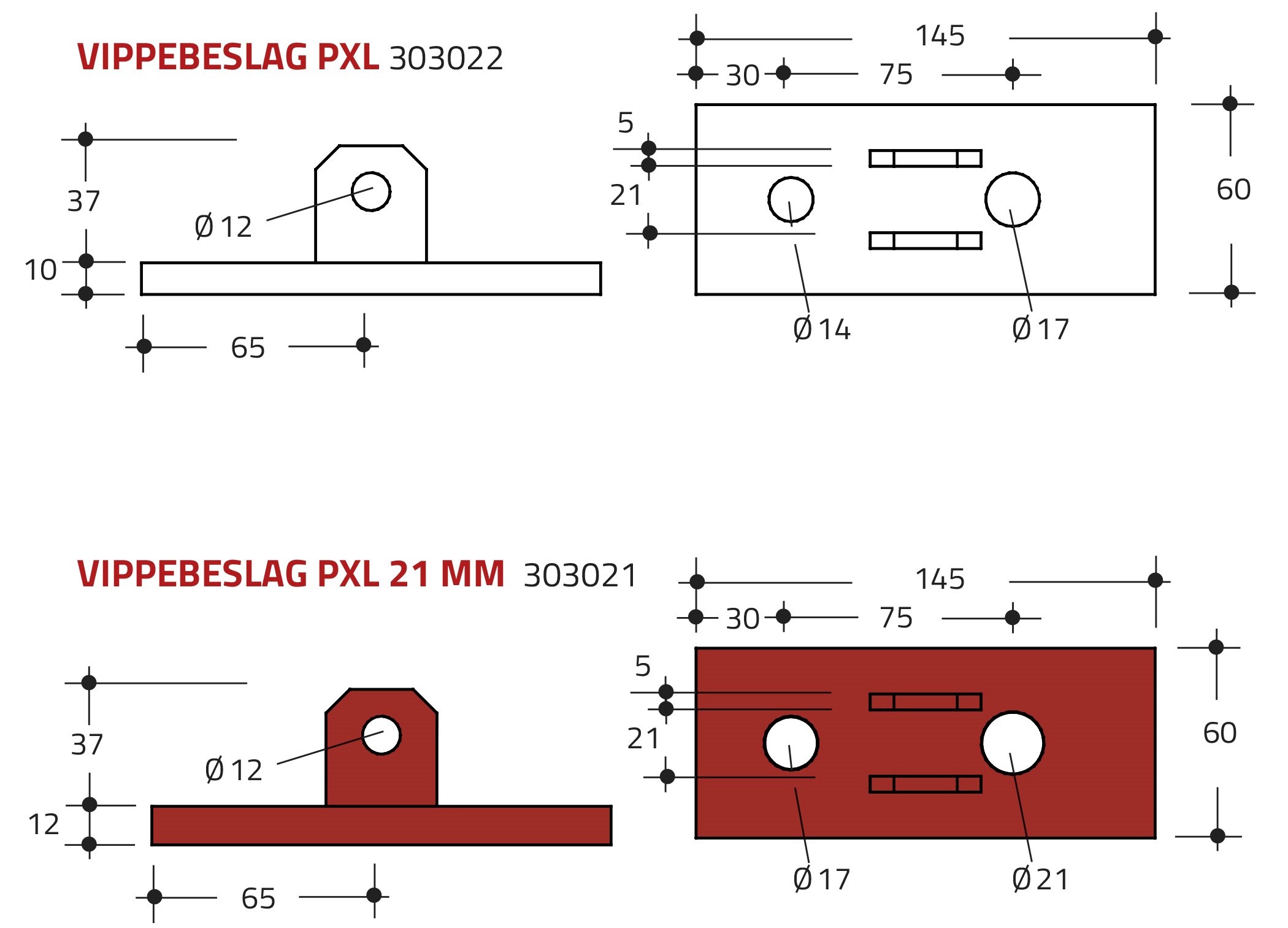

Vippebeslag PXL i top og bund
Vægt: 10,0 kg, 108 stk. pr. colli

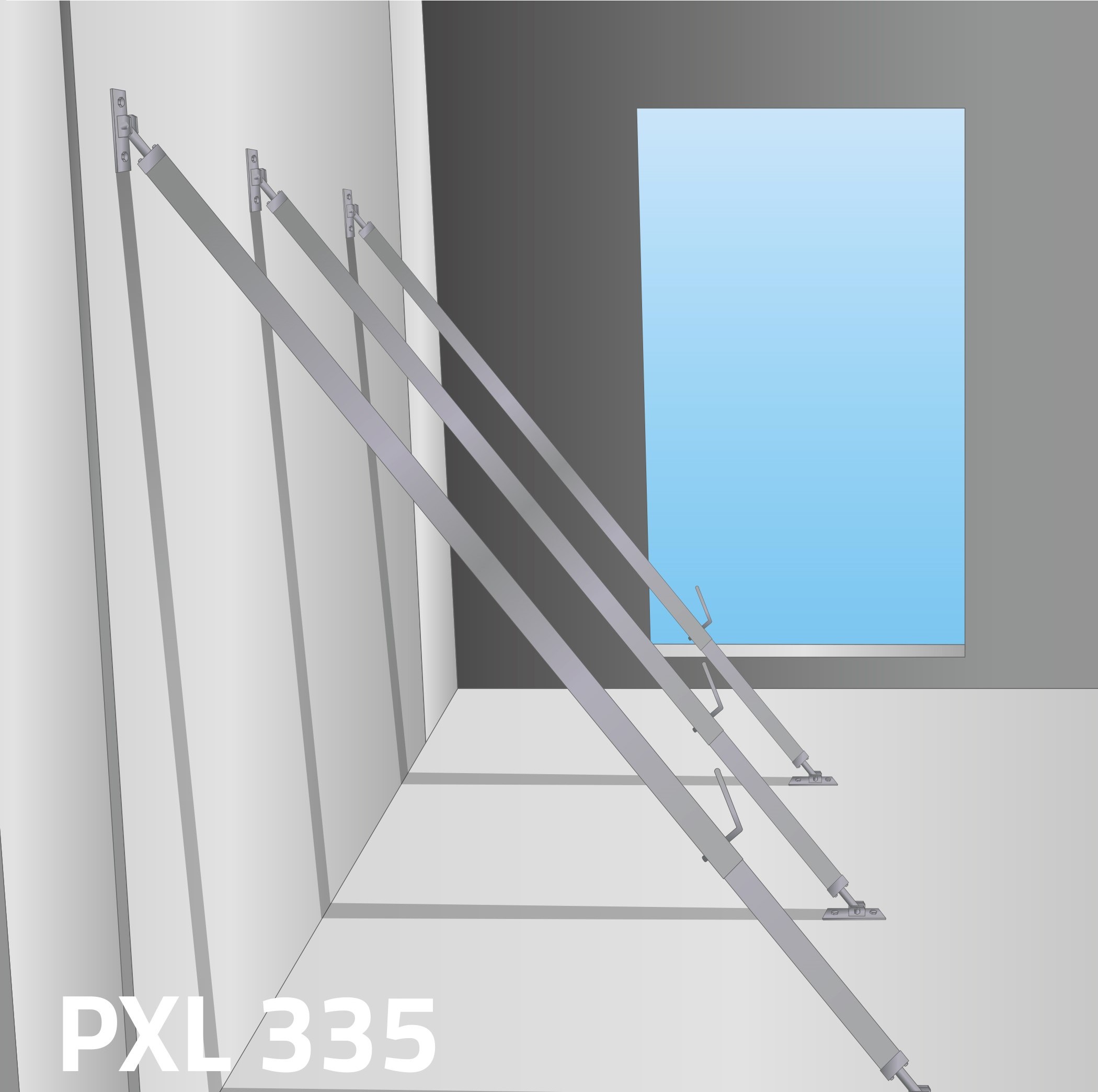

PXL 335 TELESKOPERBAR, MED FASTE BESLAG
PXL 335 er en varmforzinket elementstøtte med meget lille egenvægt beregnet til afstivning af etagehøje betonvægelementer under montagen.
PXL 335 er teleskoperbar og har i begge ender spindelstykker med skjult gevind til finjustering.
Samlet vandring af spindelstykker er 240 mm.

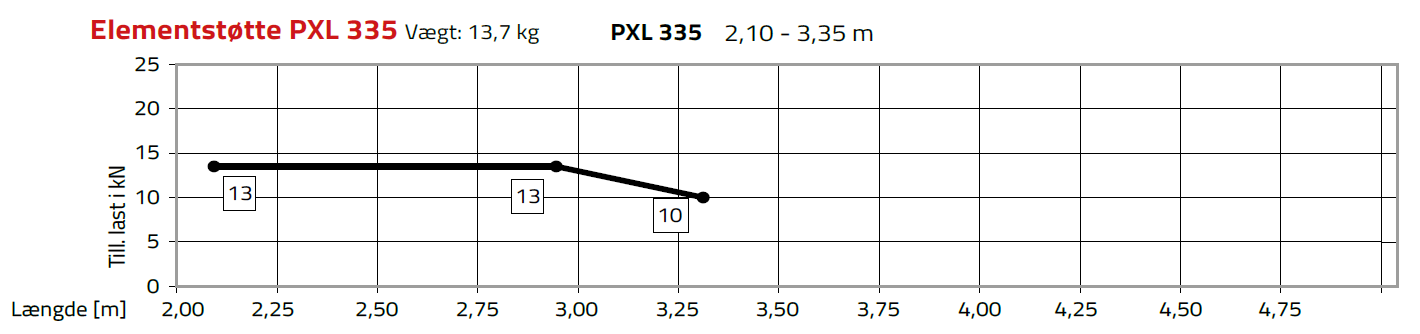

PXL 335
Længde: 2,10 - 3,35 m
Tilladelig last: 14 kN til længde 2,85 m
Tilladelig last: 10 kN til længde 3,35 m
Vippebeslag PXL i top og bund
Vægt: 13,0 kg, 78 stk. pr. colli
PXL 335 21 MM
Længde: 2,10 - 3,35 m
Tilladelig last: 14 kN til længde 2,85 m
Tilladelig last: 10 kN til længde 3,35 m

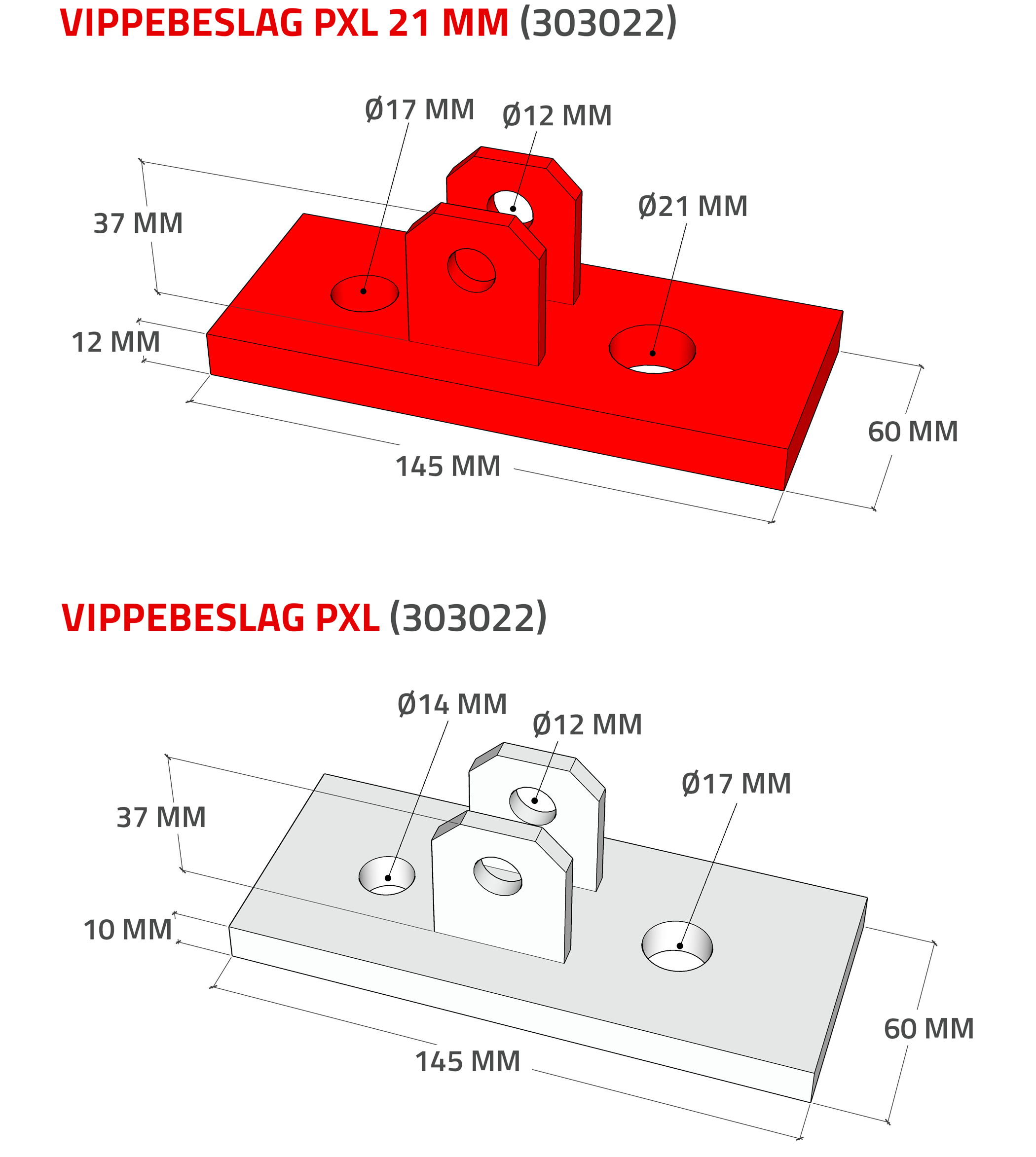

Vippebeslag PXL i bund og vippebeslag PXL 21 (rødt) med 21 mm hul i top
Vægt: 13,0 kg, 78 stk. pr. colli

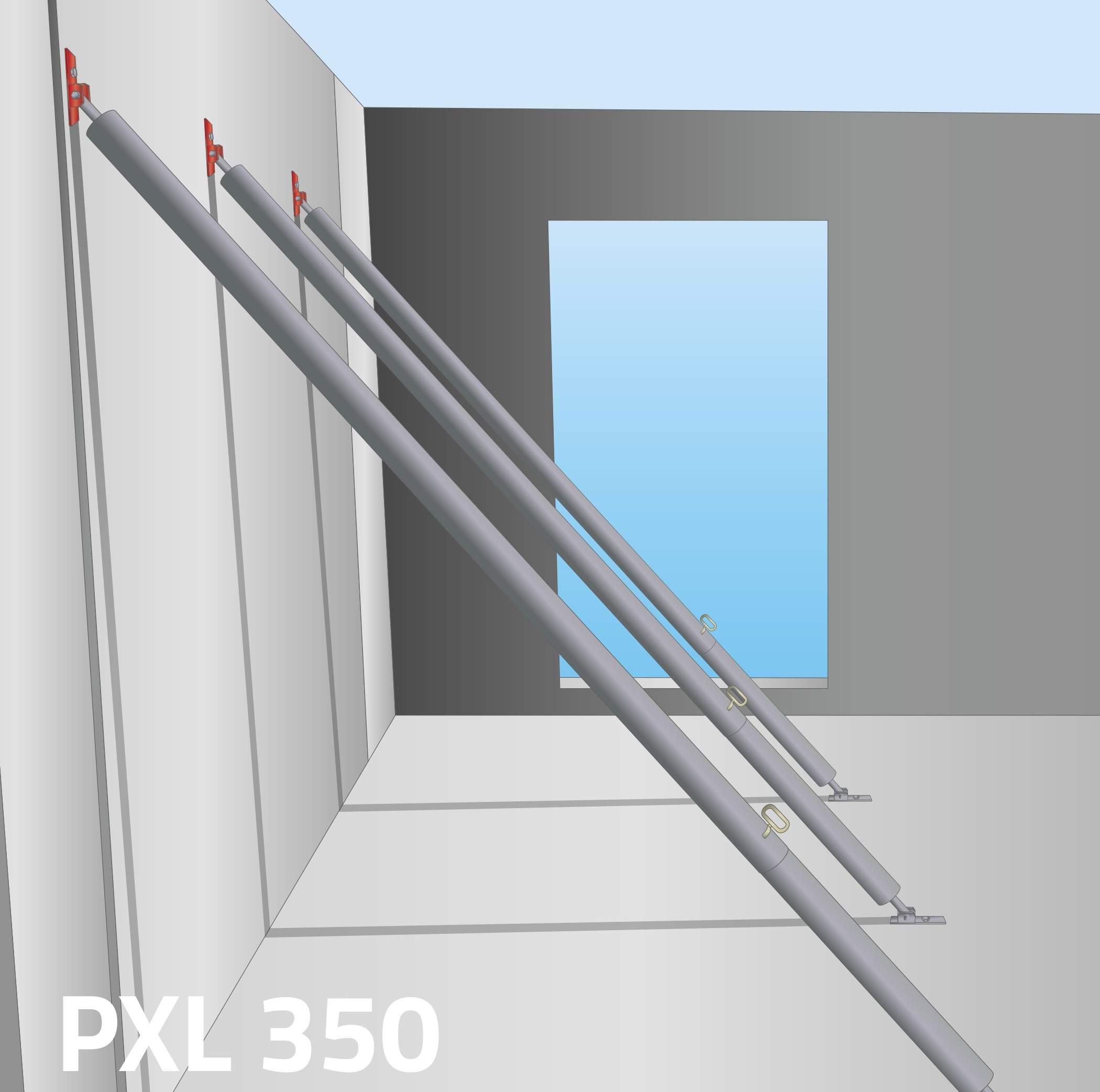

PXL 350 TELESKOPERBAR, MED FASTE BESLAG
PXL 350 er en varmforzinket elementstøtte beregnet til afstivning af etagehøje lange betonvægelementer under montagen. Egenvægten er lille i forhold til den store tilladelige belastning på 20 kN i alle længder.
PXL 350 er teleskoperbar og har i begge ender spindelstykker med skjult gevind til finjustering.
Samlet vandring af spindelstykker er 240 mm.
PXL 350
Længde: 2,21 - 3,50 m
Tilladelig last: 20 kN i alle længder

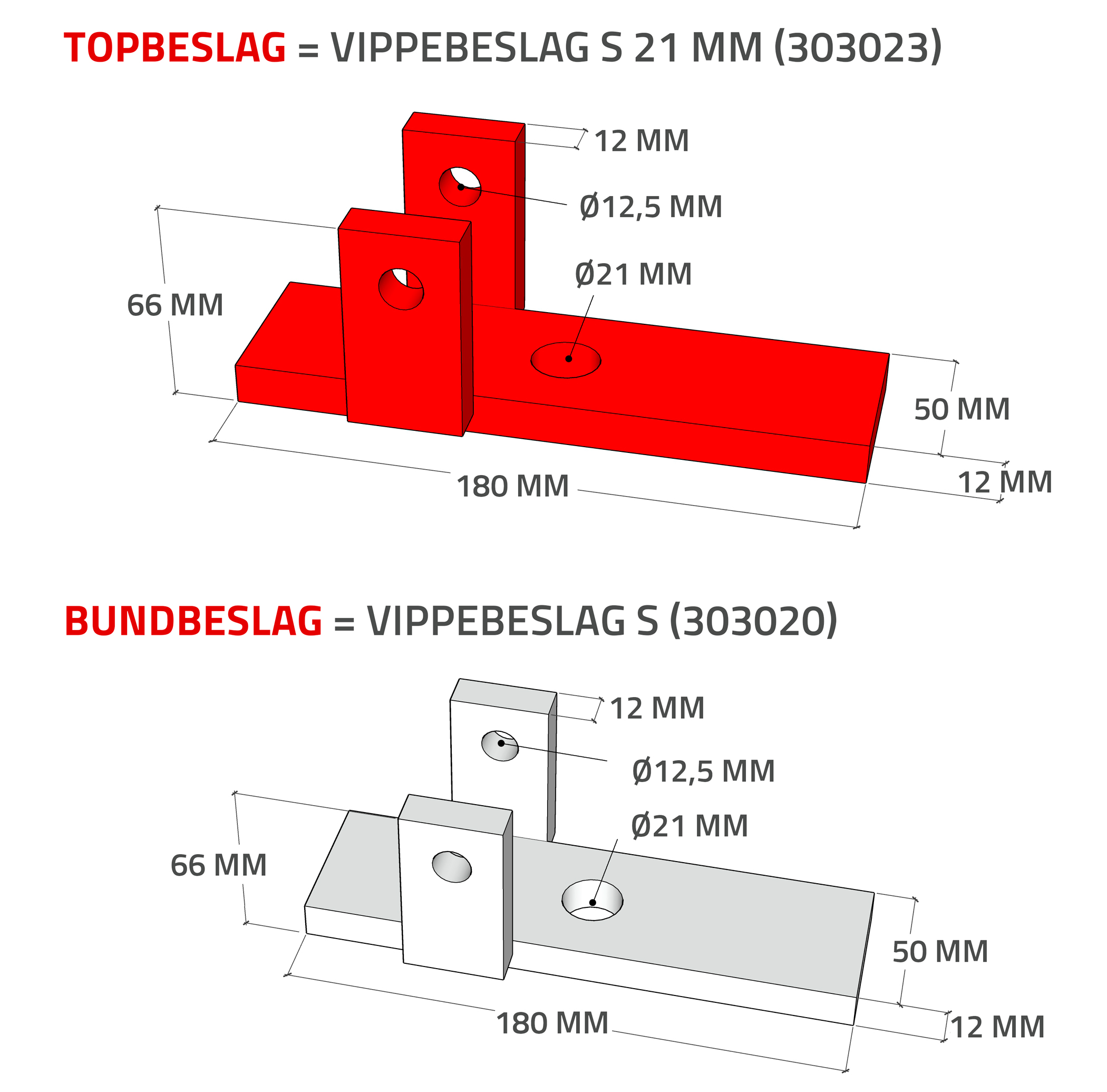

Vippebeslag S i bund og vippebeslag S21 (rødt) med 21 mm hul i top
Vægt: 20,0 kg, 50 stk. pr. colli
Rødt beslag monteres opad.
| Navn | Varenr. | Vægt | Lmin (m) | Till.last (kN) | Lmax (m) | Till.last (kN) | |
|---|---|---|---|---|---|---|---|
| ELEMENTSTØTTE F 270 M/ FAST BESLAG | 302000 | 10,0 | 2,51 | 16,00 | 2,77 | 16,00 | |
| ELEMENTSTØTTE PXL 335 M/ FAST BESLAG | 302002 | 13,0 | 2,10 | 14,00 | 3,35 | 10,00 | |
| ELEMENTSTØTTE PXL 335 M/ FAST BESLAG (21 MM) | 302003 | 13,0 | 2,10 | 14,00 | 3,35 | 10,00 | |
| ELEMENTSTØTTE PXL 350 M/ FAST BESLAG | 302004 | 20,0 | 2,21 | 20,00 | 3,50 | 20,00 |
F270 IKKE TELESKOPERBAR, MED FASTE BESLAG
F 270 er en varmforzinket elementstøtte beregnet til afstivning af etagehøje betonvægelementer under montagen. Med sin meget lille egenvægt er den særlig velegnet til boligbyggeri. F 270 er ikke teleskoperbar, men har i begge ender et spindelstykke med skjult gevind.
F 270
Længde: 2,51 - 2,77 m
Tilladelig last: 16 kN uanset længde
Vippebeslag PXL i top og bund
Vægt: 10,0 kg, 108 stk. pr. colli
PXL335 TELESKOPERBAR, MED FASTE BESLAG
PXL 335 er en varmforzinket elementstøtte med meget lille egenvægt beregnet til afstivning af etagehøje betonvægele-menter under montagen. PXL 335 er teleskoperbar og har i begge ender spindelstykker med skjult gevind til finjuste-ring med en samlet vandring på 240 mm.
PXL 335
Længde: 2,10 - 3,35 m
Tilladelig last: 14 kN til længde 2,85 m
Tilladelig last: 10 kN til længde 3,35 m
Vippebeslag PXL i top og bund
Vægt: 13,0 kg, 78 stk. pr. colli
PXL 335 21 MM
Længde: 2,10 - 3,35 m
Tilladelig last: 14 kN til længde 2,85 m
Tilladelig last: 10 kN til længde 3,35 m
Vippebeslag PXL i bund og vippebeslag PXL 21 (rødt) med 21 mm hul i top
Vægt: 13,0 kg, 78 stk. pr. colli
PXL350 TELESKOPERBAR, MED FASTE BESLAG
PXL 350 er en varmforzinket elementstøtte beregnet til afstivning af etagehøje lange betonvægelementer under montagen. Egenvægten er lille i forhold til den till. belastning. PXL 350 er teleskoperbar og har i begge ender spindelstykker med skjult gevind til finjustering med en samlet vandring på 240 mm.
PXL 350
Længde: 2,21 - 3,50 m
Tilladelig last: 20 kN i alle længder
Vippebeslag S i bund og vippebeslag S21 (rødt) med 21 mm hul i top
Vægt: 20,0 kg, 50 stk. pr. colli
Rødt beslag monteres opad.

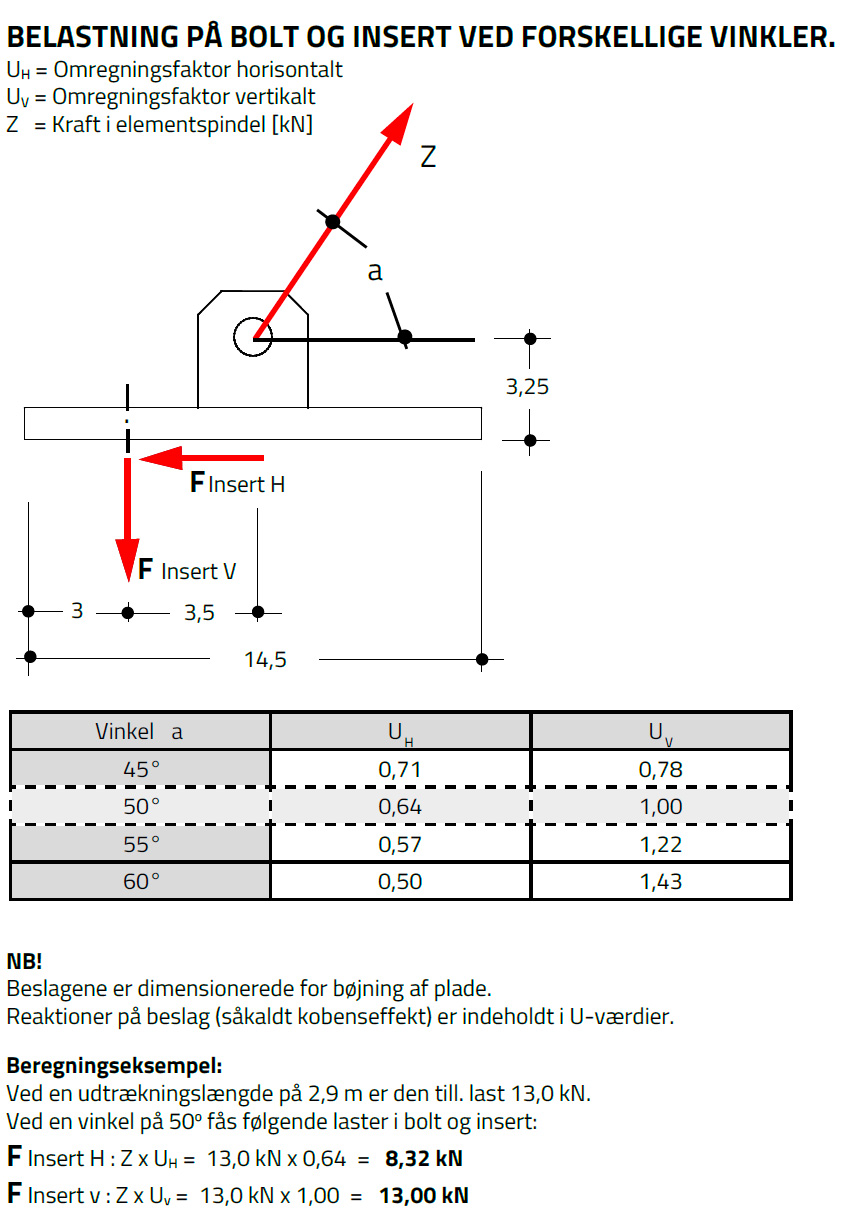

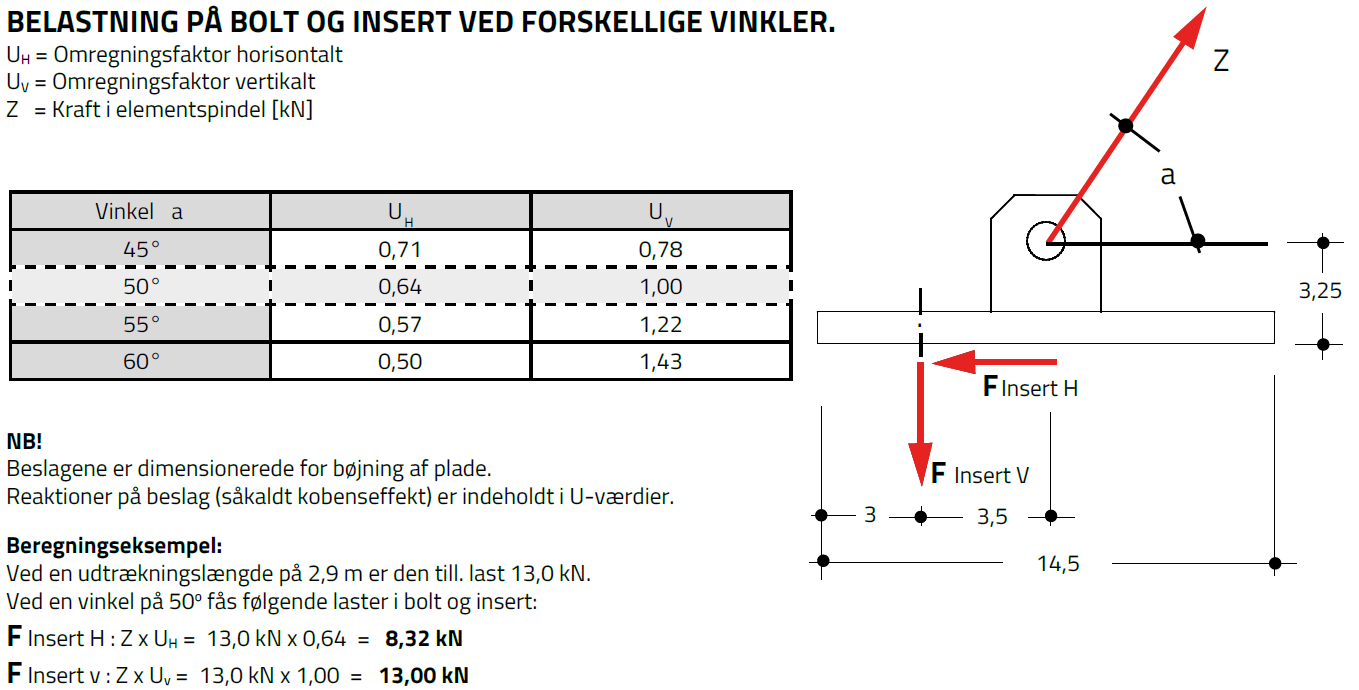

NB!

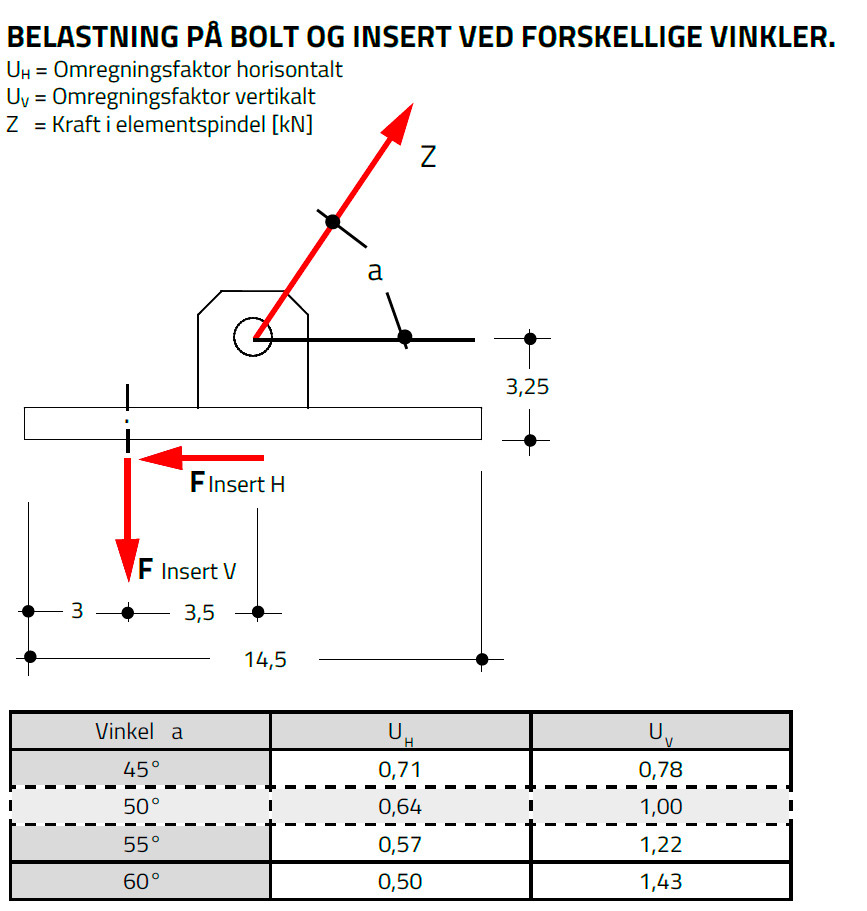

Beslagene er dimensionerede for bøjning af plade. Reaktioner på beslag (såkaldt kobenseffekt) er indeholdt i U-værdier.
Beregningseksempel:
Ved en udtrækningslængde på 2,9 m er den till. last 13,0 kN. Ved en vinkel på 50o fås følgende laster i bolt og insert:
F Insert H : Z x UH = 13,0 kN x 0,64 = 8,32 kN
F Insert v : Z x Uv = 13,0 kN x 1,00 = 13,00 kN
