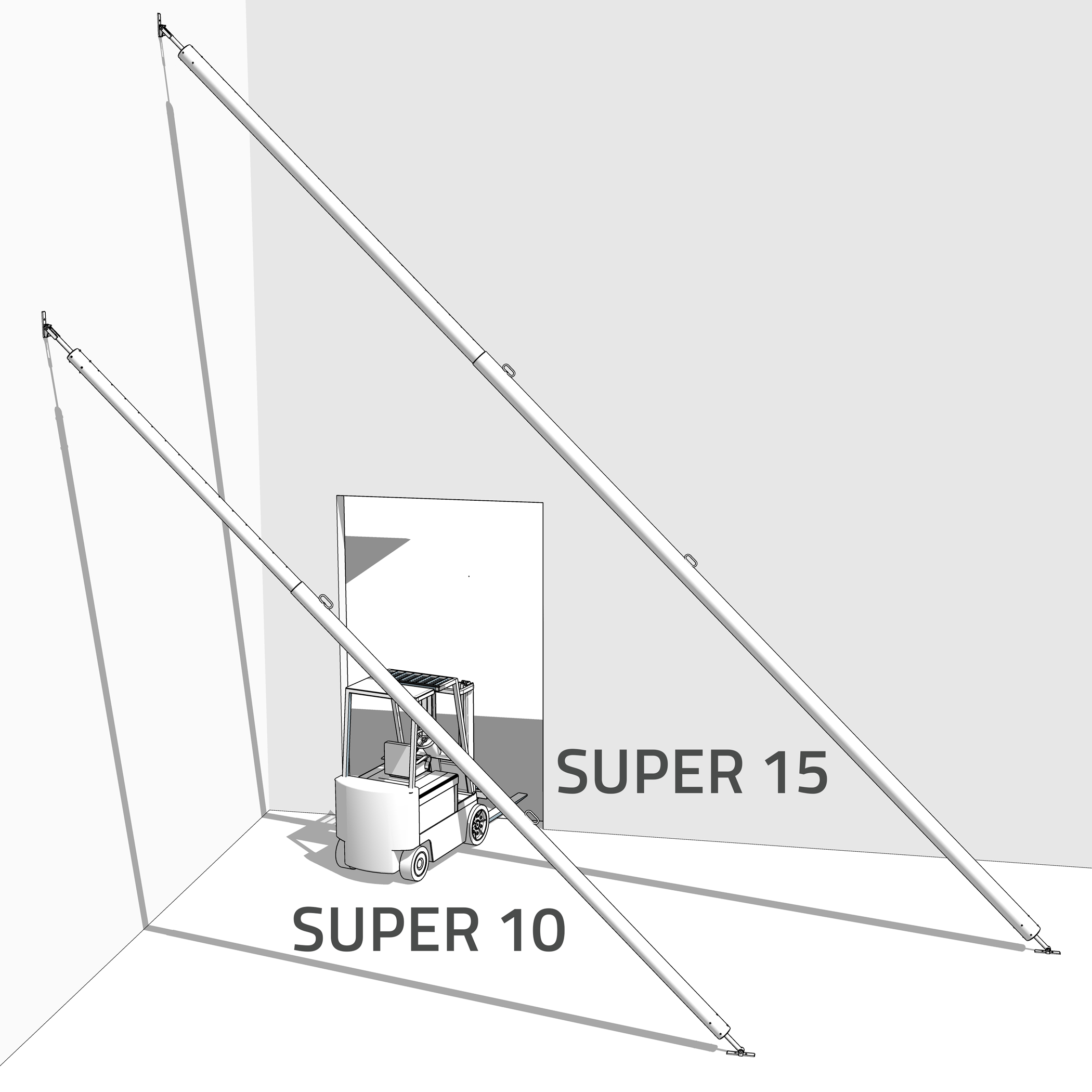

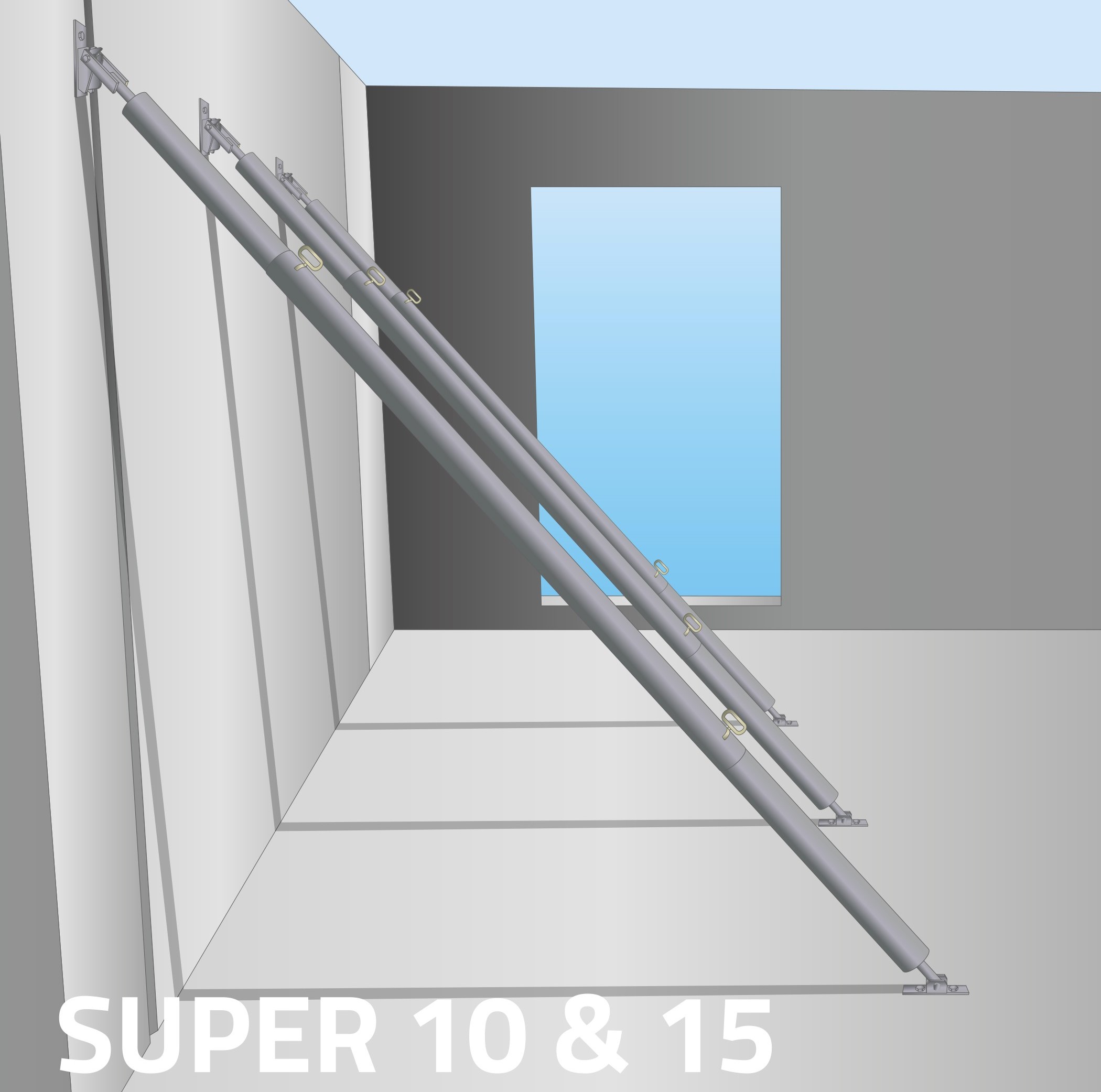

Elementstøtter til meget høje elementer

Elementstøtterne Super 10, Super 15 og Super 20 er fremstillet af aluminium. De er dobbelt teleskoperbare med lille egenvægt i forhold til den store tilladelige belastning. De har en gaffelende med dorn, der, under fastgørelsen på elementet, skydes ind i det selvlåsende Klikbeslag 1H.

Klikbeslaget kan med fordel monteres allerede, mens elementet ligger på bilen. Derved spares kran- og mandtimer.

Elementstøtterne Super er fremstillet med små tolerancer, hvilket giver en stabil, nøjagtig og sikker opstilling. De har spindelstykker med skjult gevind i begge ender til finjustering med en samlet vandring på 400 mm.

Længden på elementstøtter bliver påvirket af temperaturændringer. Det er derfor vigtigt, ved større temperaturændringer mellem tidspunkterne for opstilling og sammenstøbning, at kontrollere om betonelementerne har den korrekte hældning og position.

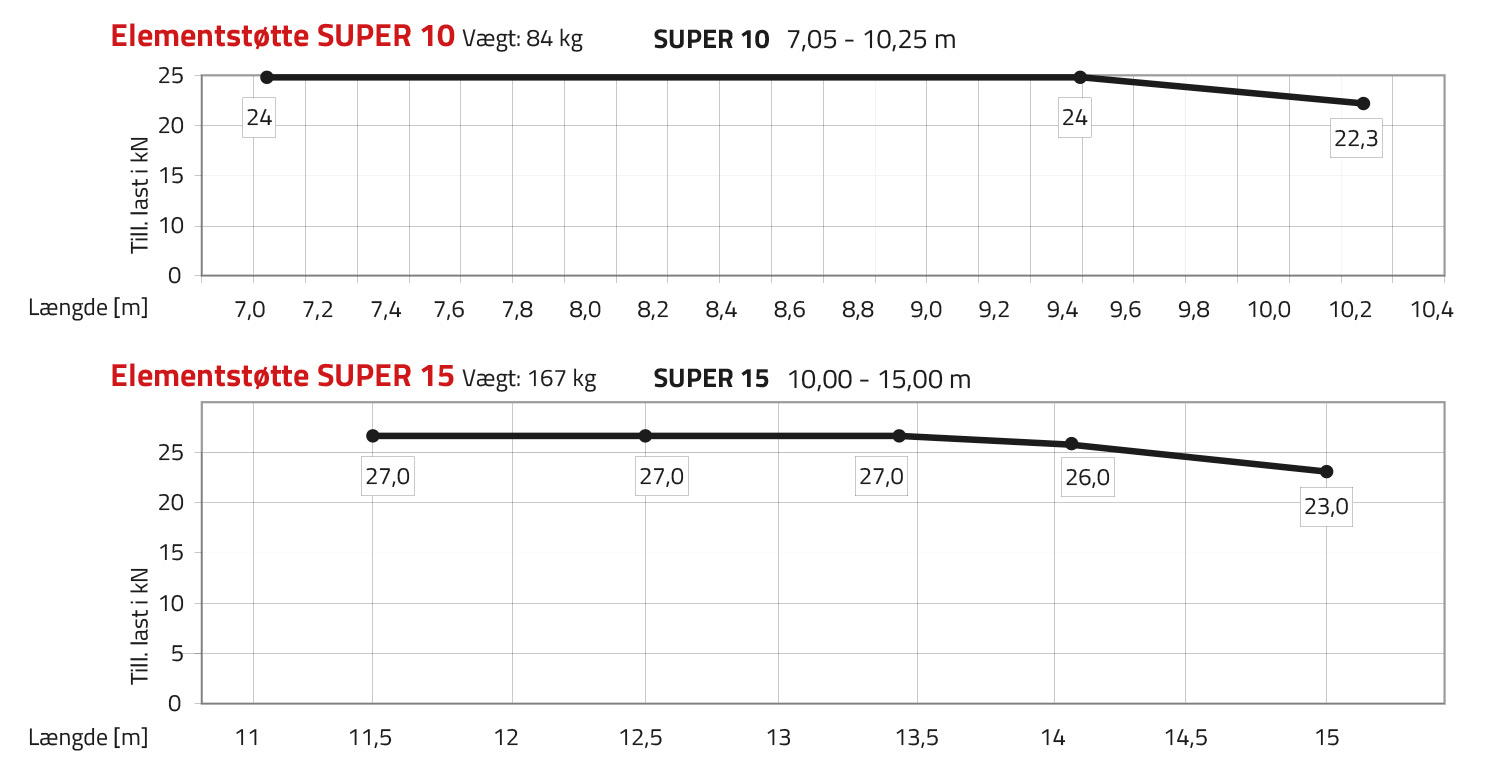

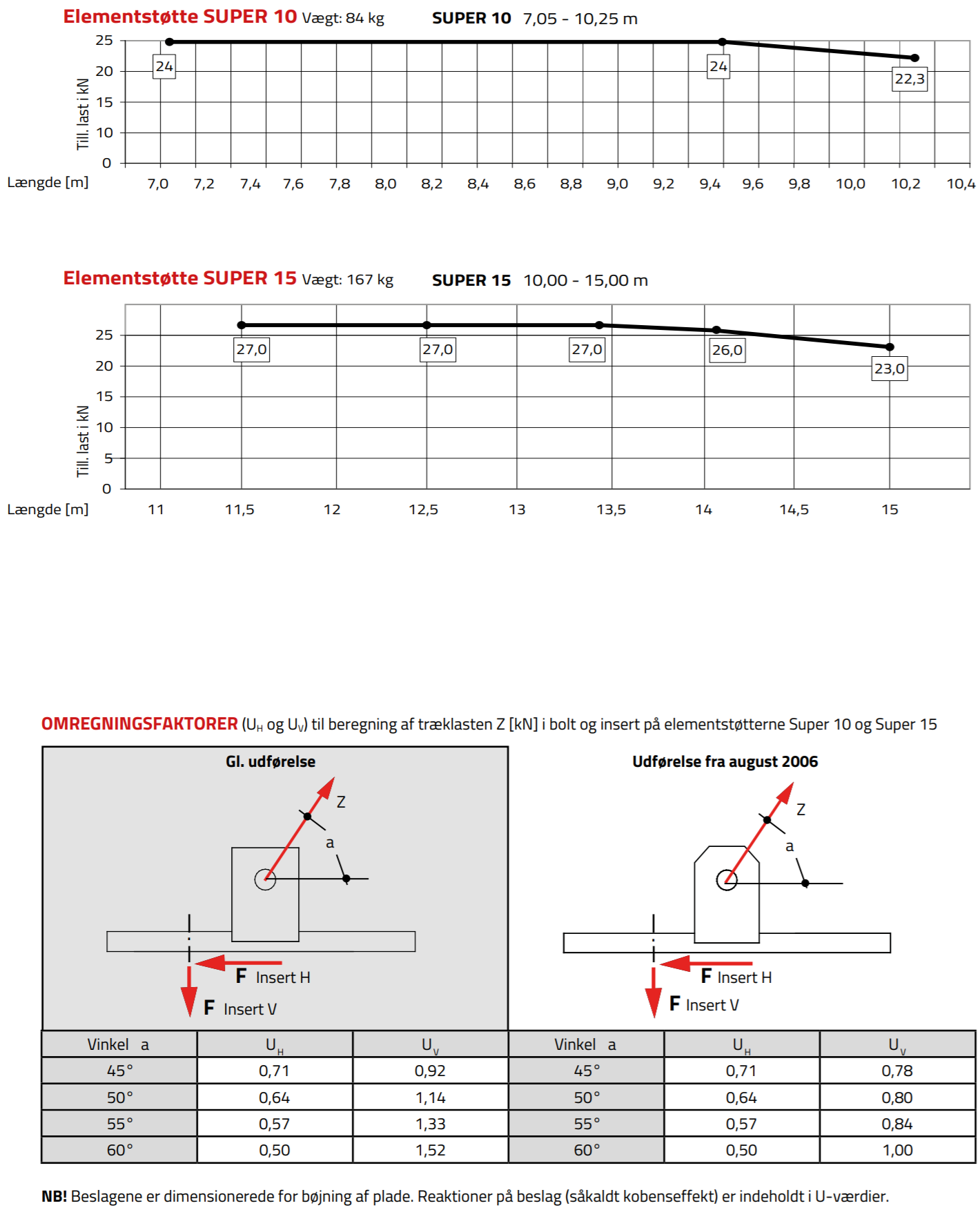

Super 10
Nyttelængde: 7,05 - 10,25 m
Tilladelig last: 25,0 kN indtil 9,95 m
Tilladelig last: 22,3 kN indtil 10,25 m
Huldiameter i bundbeslag: 18 mm og 22 mm
Vægt: 84,0 kg, 12 stk. pr. kolli

Super 15
Nyttelængde: 10,00 - 15,00 meter
Tilladelig last: 27,0 kN indtil 13,30 m
Tilladelig last: 26,0 kN indtil 14,20 m
Tilladelig last: 23,0 kN indtil 15,00 m
Huldiameter i bundbeslag: 18 mm og 22 mm
Vægt: 167,0 kg, 6 stk. pr. kolli

Super 20
Nyttelængde: 15,00 - 20,00 meter
Tilladelig last: 21,5 kN indtil 15,00 m
Tilladelig last: 19,0 kN indtil 16,80 m
Tilladelig last: 15,5 kN indtil 18,40 m
Tilladelig last: 12,5 kN indtil 20,00 m
Huldiameter i bundbeslag: 18 mm og 22 mm
Vægt: 210,0 kg, 6 stk. pr. kolli

Navn Varenr. Vægt Lmin (m) Till.last (kN) Lmax (m) Till.last (kN)
SUPER 10 (EKSKL. KLIKBESLAG) 302035 84,0 7,05 24,00 10,25 22,30
SUPER 15 (EKSKL. KLIKBESLAG) 302045 167,0 10,00 27,00 15,00 23,00
SUPER 20 (EKSKL. KLIKBESLAG) 302055 210,0 15,00 21,50 20,00 12,50

ELEMENTSTØTTERNE SUPER 10, SUPER 15 OG SUPER 20

Elementstøtterne Super 10, Super 15 og Super 20 er fremstillet af aluminium. De er dobbelt teleskoperbare med lille egenvægt i forhold til den store tilladelige belastning. De har i toppen en gaffelende med dorn, der, under fastgørelsen på elementet, skydes ind i det selvlåsende Klikbeslag 1H.

Klikbeslaget kan med fordel monteres allerede, mens elementet ligger på bilen. Derved spares kran- og mandtimer.

Elementstøtterne Super er fremstillet med små tolerancer, hvilket giver en stabil, nøjagtig og sikker opstilling. De har til finjustering spindelstykker med skjult gevind i begge ender med en samlet vandring på 400 mm.

Længden på elementstøtter bliver påvirket af temperaturændringer. Det er derfor vigtigt, ved større temperaturændringer mellem tidspunkterne for opstilling og sammenstøbning, at kontrollere om betonelementerne har den korrekte hældning og position.

Super 10
Nyttelængde: 7,05 - 10,25 m
Tilladelig last: 25,0 kN indtil 9,95 m
Tilladelig last: 22,3 kN indtil 10,25 m
Huldiameter i bundbeslag: 18 mm og 22 mm
Vægt: 84,0 kg, 12 stk. pr. kolli

Super 15
Nyttelængde: 10,00 - 15,00 meter
Tilladelig last: 27,0 kN indtil 13,30 m
Tilladelig last: 26,0 kN indtil 14,20 m
Tilladelig last: 23,0 kN indtil 15,00 m
Huldiameter i bundbeslag: 18 mm og 22 mm
Vægt: 167,0 kg, 6 stk. pr. kolli

Super 20
Nyttelængde: 15,00 - 20,00 meter
Tilladelig last: 21,5 kN indtil 15,00 m
Tilladelig last: 19,0 kN indtil 16,80 m
Tilladelig last: 15,5 kN indtil 18,40 m
Tilladelig last: 12,5 kN indtil 20,00 m
Huldiameter i bundbeslag: 18 mm og 22 mm
Vægt: 210,0 kg, 6 stk. pr. kolli

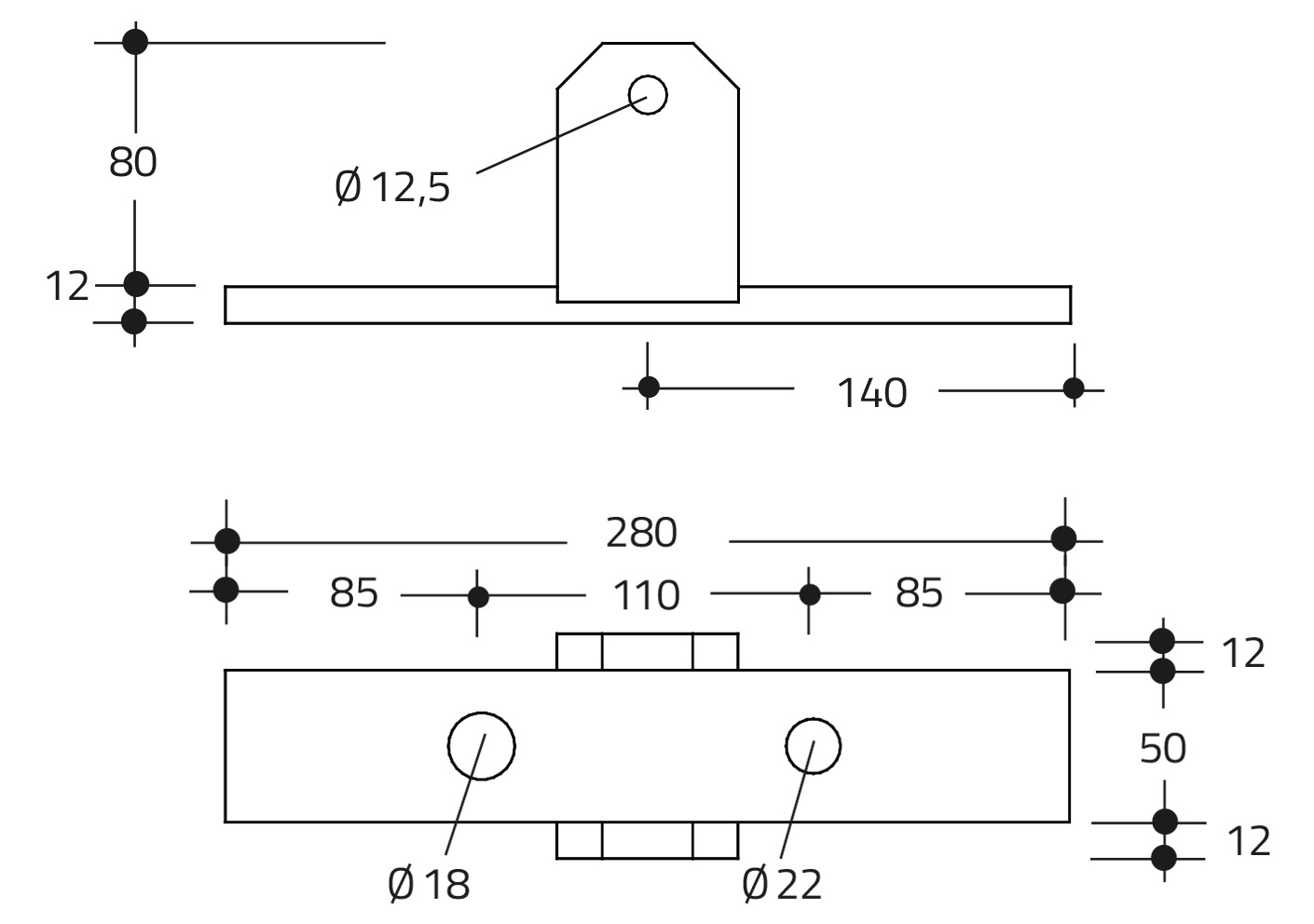

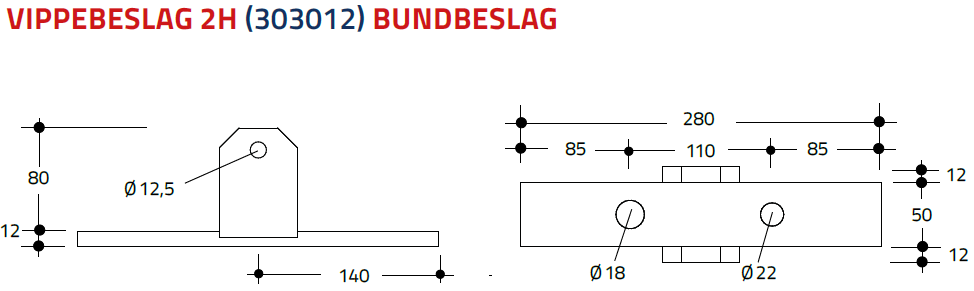

VIPPEBESLAG 2H

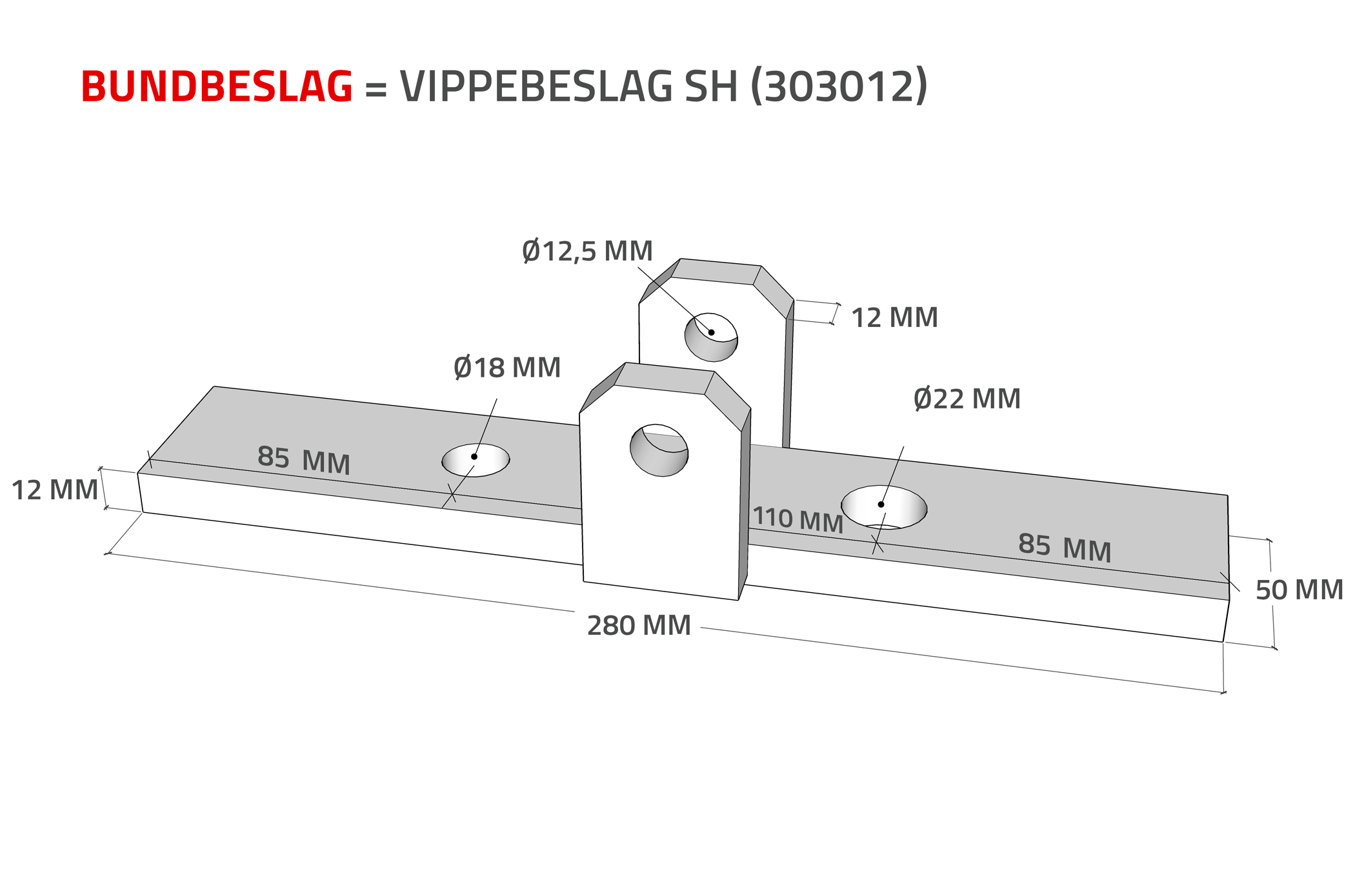

(303012) Bundbeslag

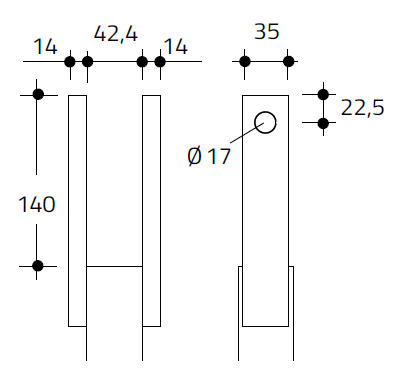

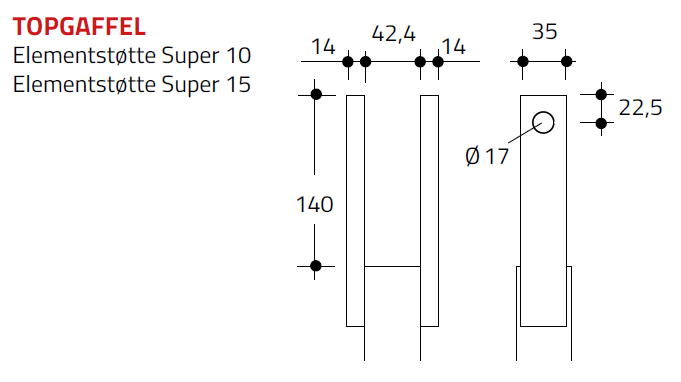

TOPGAFFEL

Elementstøtte Super 10
Elementstøtte Super 15
Elementstøtte Super 20

VIGTIG INFORMATION!

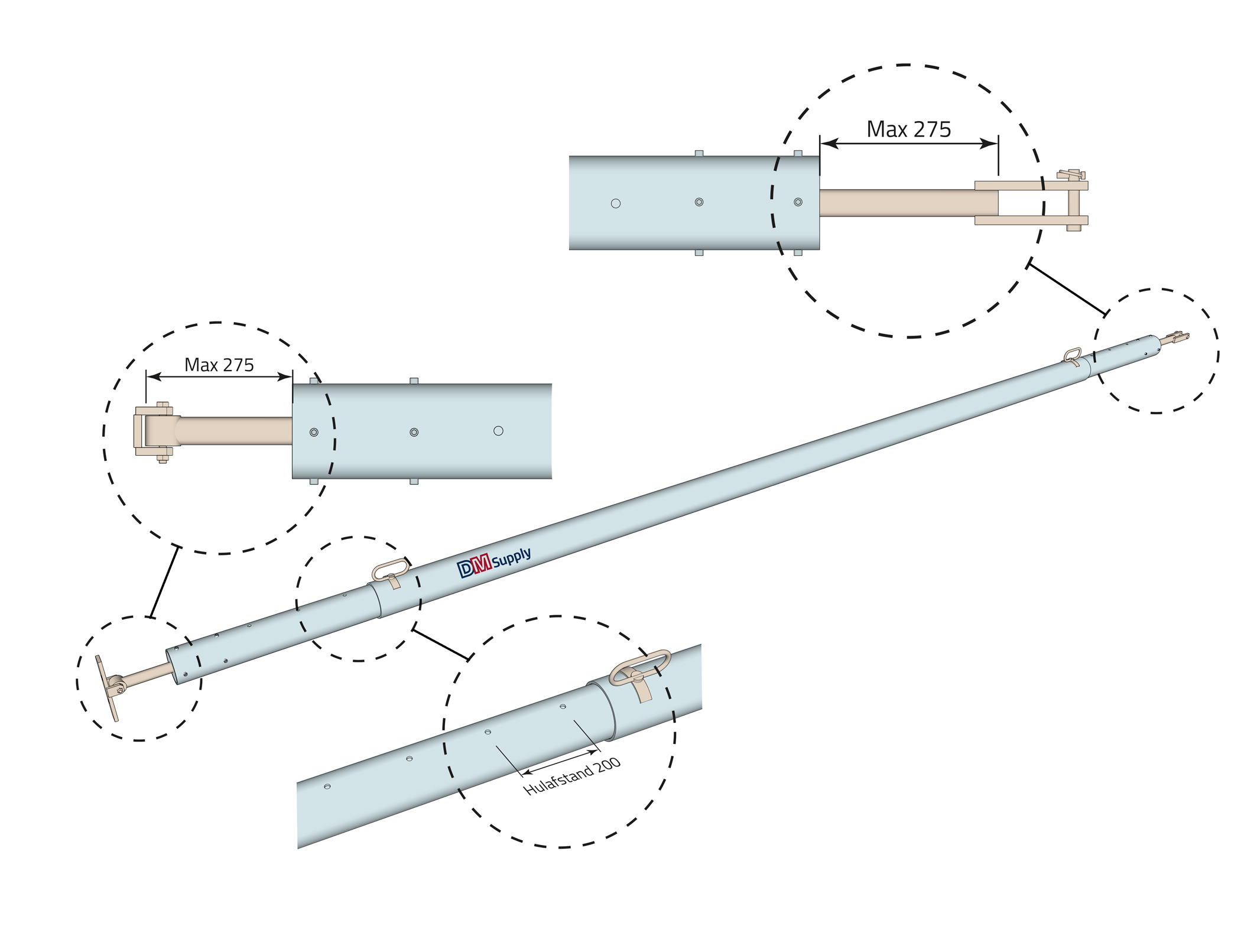

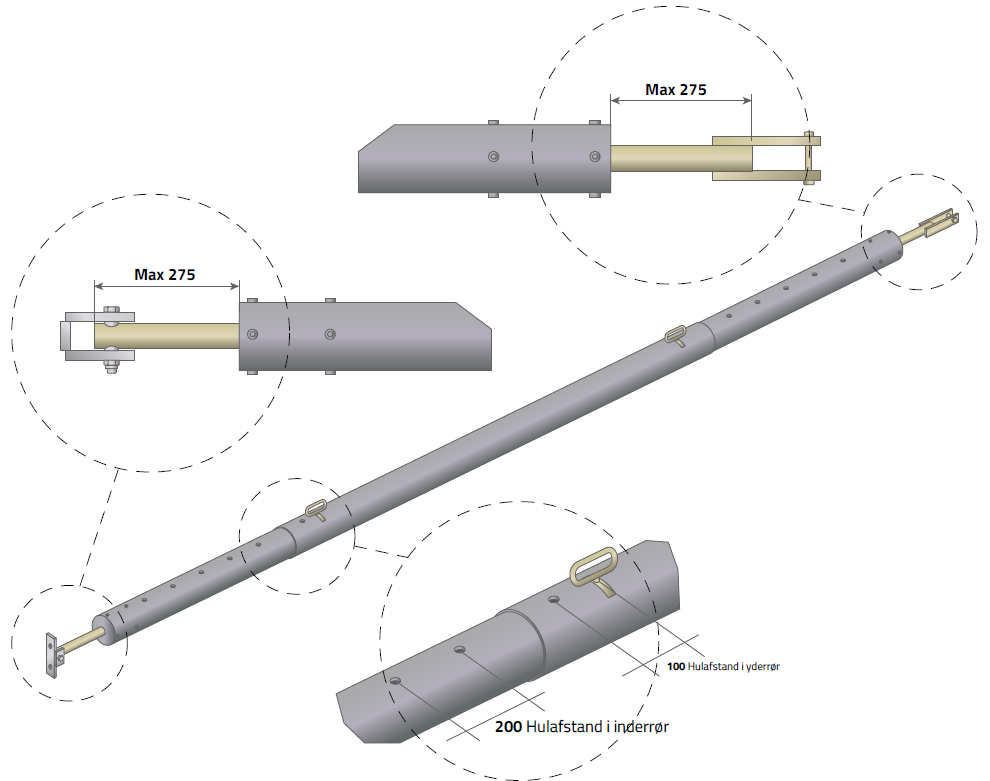

Grovindstillingen sker ved at teleskopere inderrørene.

Før elementstøtten monteres, er det vigtigt, at spindelstykkerne er skruet lige langt ud. På den måde sikrer man sig at kunne få maksimal længde på elementstøtten, uden at denne bliver skadet.

Hver spindelstykke må max skrues 275 mm ud, som vist på tegningen.

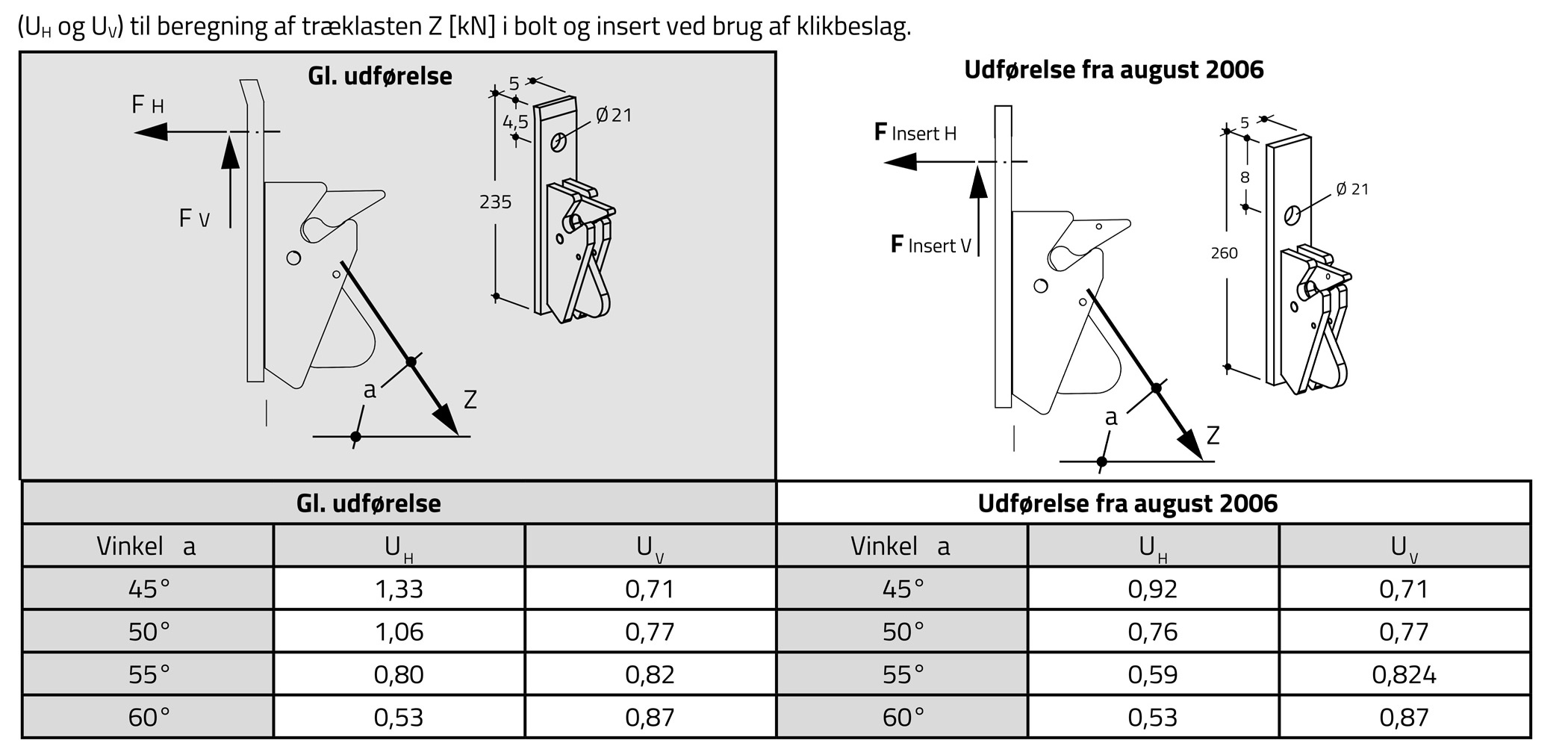

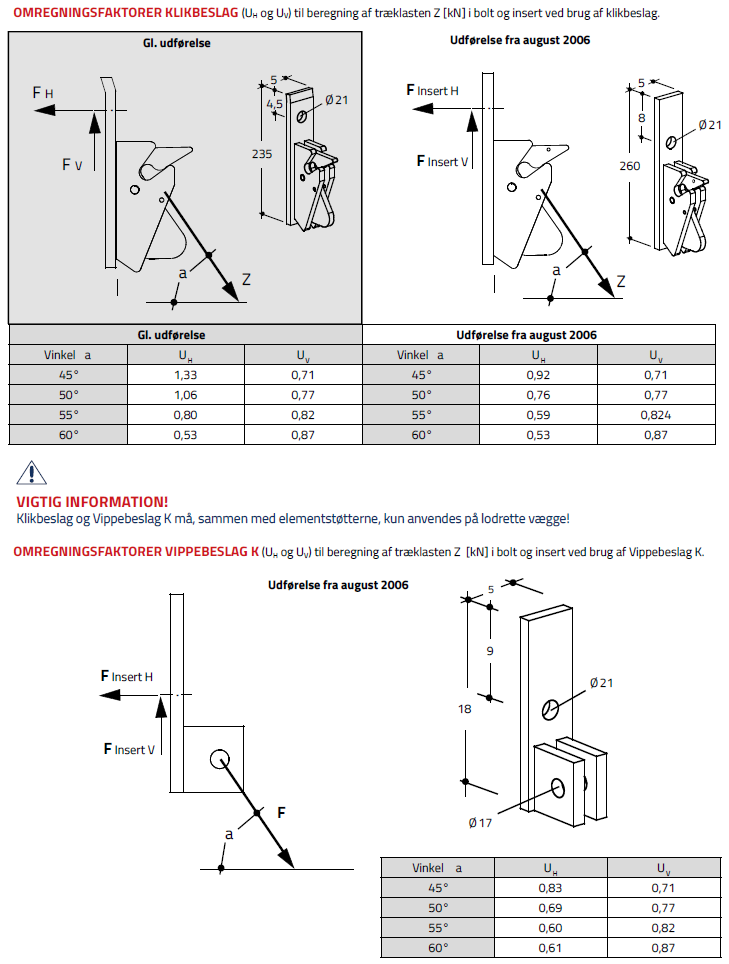

OMREGNINGSFAKTORER KLIKBESLAG

VIGTIG INFORMATION!

Klikbeslag og Vippebeslag K må, sammen med elementstøtterne, kun anvendes på lodrette vægge!

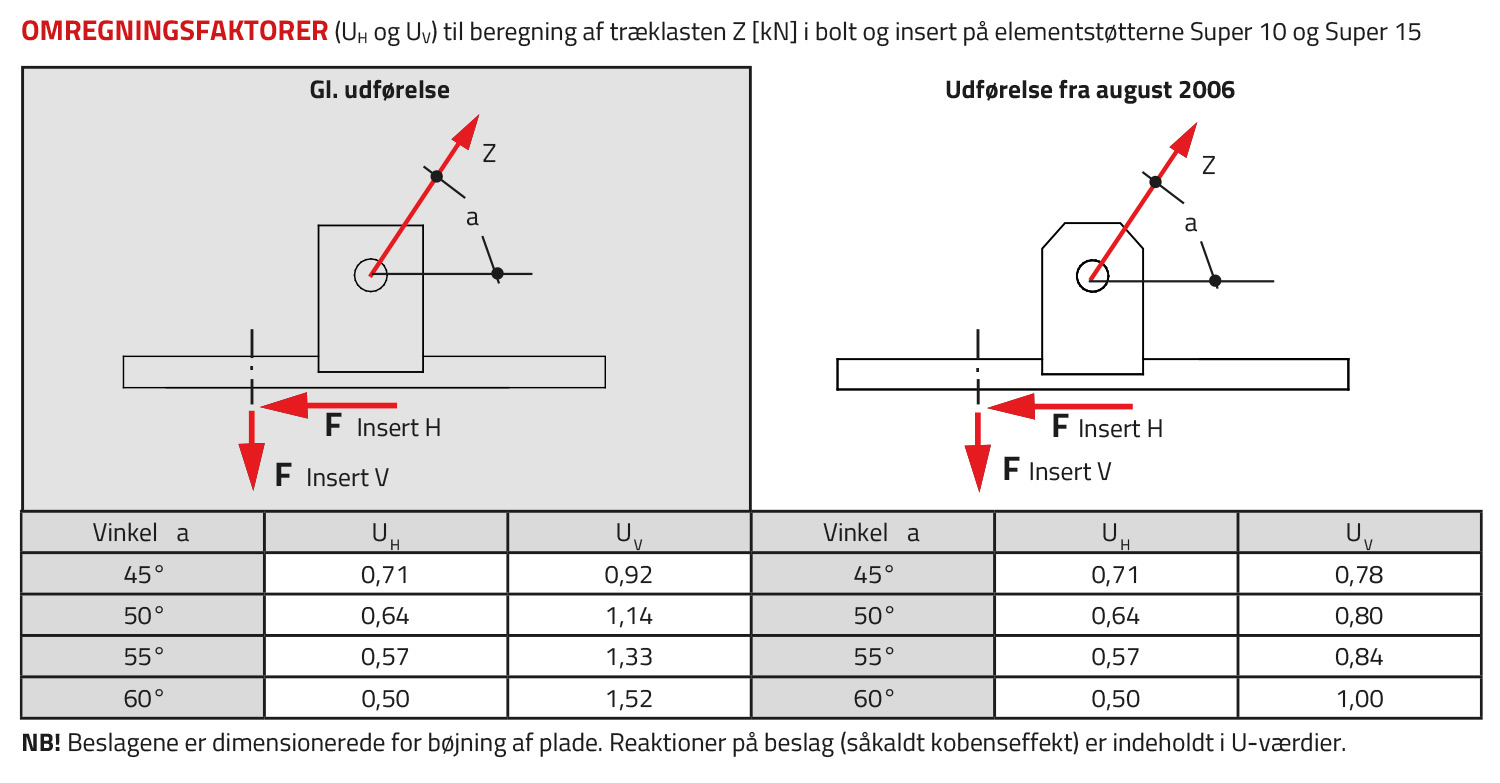

OMREGNINGSFAKTORER VIPPEBESLAG K
