Elementstøtter til mellemhøje elementer

Elementstøtter K er varmforzinkede teleskoperbare elementstøtter med lille egenvægt. De har en gaffelende med dorn, der under monteringen på elementet skydes ind i Klikbeslag 1H, der er selvlåsende.

Klikbeslaget kan med fordel monteres allerede, mens elementet ligger på bilen. Derved spares kran- og mandtimer.

Elementstøtter K er alle fremstillet med små tolerancer, hvilket giver en stabil, nøjagtig og sikker opstilling. De har spindelstykker med skjult gevind i begge ender til finjustering med en samlet vandring på 250 mm.

K 460
Nyttelængde: 3,40 – 4,60 m
Tilladelig last: 20 kN – 11 kN
Vægt: 21,0 kg, 50 stk. pr. colli

K 600
Nyttelængde: 5,00 – 6,10 m
Tilladelig last: 20 kN – 14 kN
Vægt: 33,0 kg, 35 stk. pr. colli

K 760
Nyttelængde: 5,30 – 7,70 m
Tilladelig last: 20 kN – 15 kN
Vægt: 47,0 kg, 24 stk. pr. colli

K 850
Nyttelængde: 6,25 – 8,50 m
Tilladelig last: 20 kN – 15 kN
Vægt: 56,0 kg, 24 stk. pr. colli



Navn Varenr. Vægt Lmin (m) Till.last (kN) Lmax (m) Till.last (kN)
ELEMENTSTØTTE K 460 (EKSKL. KLIKBESLAG) 302015 21,0 3,40 20,00 4,60 11,00
ELEMENTSTØTTE K 600 (EKSKL. KLIKBESLAG) 302020 33,0 5,00 20,00 6,10 14,00
ELEMENTSTØTTE K 760 (EKSKL. KLIKBESLAG) 302025 47,0 5,30 20,00 7,70 15,00
ELEMENTSTØTTE K 850 (EKSKL. KLIKBESLAG) 302040 56,0 6,25 20,00 8,50 15,00
Alt tekst

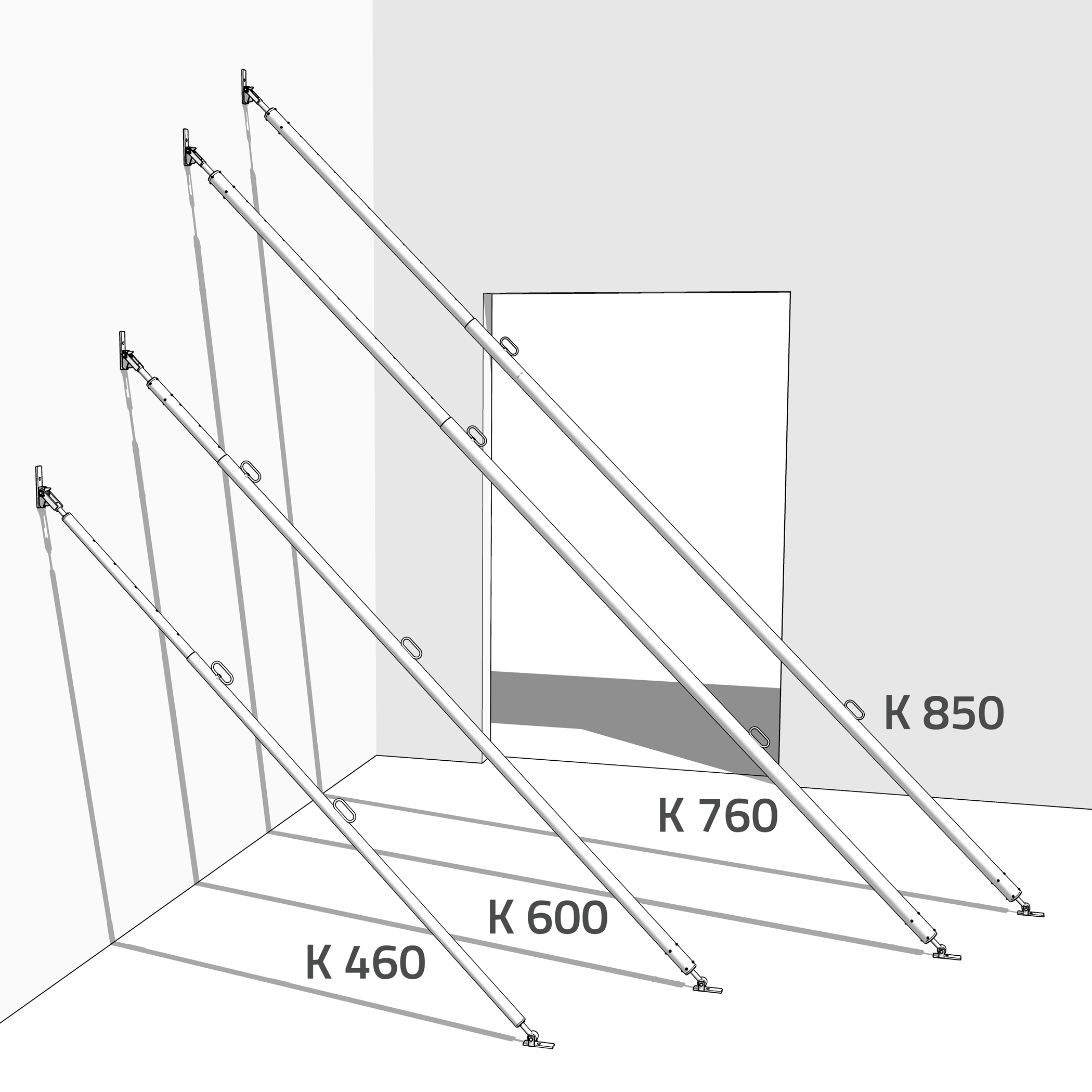

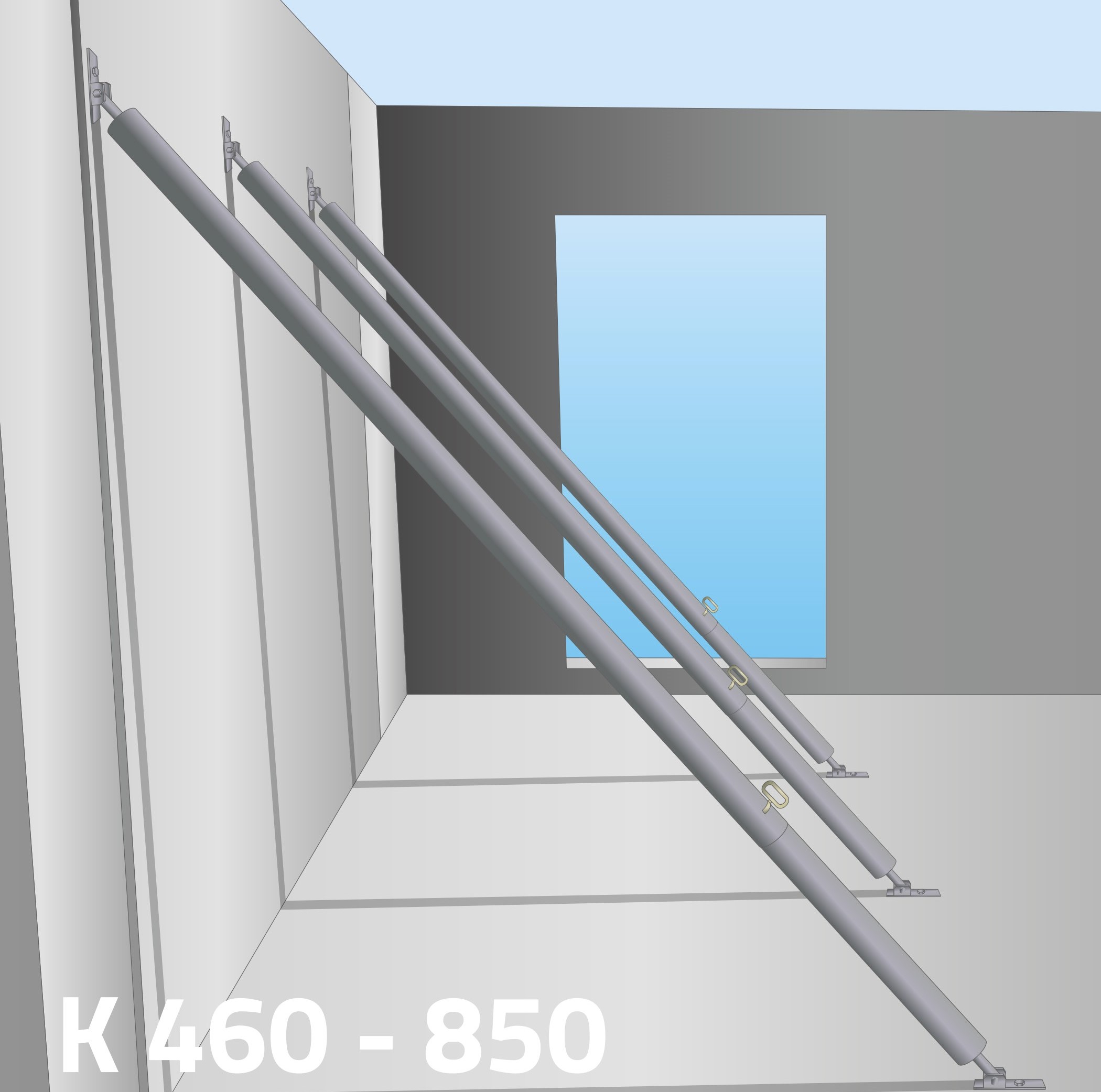

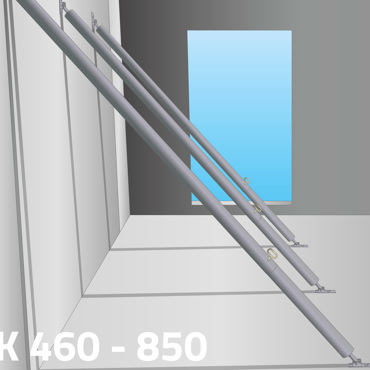

ELEMENTSTØTTER K

Elementstøtter K er varmforzinkede teleskoperbare elementstøtter med lille egenvægt. De har i toppen en gaffelende med dorn, der, under fastgørelsen på elementet, skydes ind i det selvlåsende Klikbeslag 1H.

Klikbeslaget kan med fordel monteres allerede, mens elementet ligger på bilen. Derved spares kran- og mandtimer.

Elementstøtter K er fremstillet med små tolerancer, hvilket giver en stabil, nøjagtig og sikker opstilling. Spindelstykkerne til finjustering er med skjult gevind i begge ender. Samlet vandring 250 mm.

Alle har gaffelende i toppen og vippebeslag S i bunden.

K 460
Nyttelængde: 3,40 – 4,60 m
Tilladelig last: 20 kN – 11 kN
Vægt: 21,0 kg, 50 stk. pr. colli

K 600
Nyttelængde: 5,00 – 6,10 m
Tilladelig last: 20 kN – 14 kN
Vægt: 33,0 kg, 35 stk. pr. colli

K 760
Nyttelængde: 5,30 – 7,70 m
Tilladelig last: 20 kN – 15 kN
Vægt: 47,0 kg, 24 stk. pr. colli

K 850
Nyttelængde: 6,25 – 8,50 m
Tilladelig last: 20 kN – 15 kN
Vægt: 56,0 kg, 24 stk. pr. colli

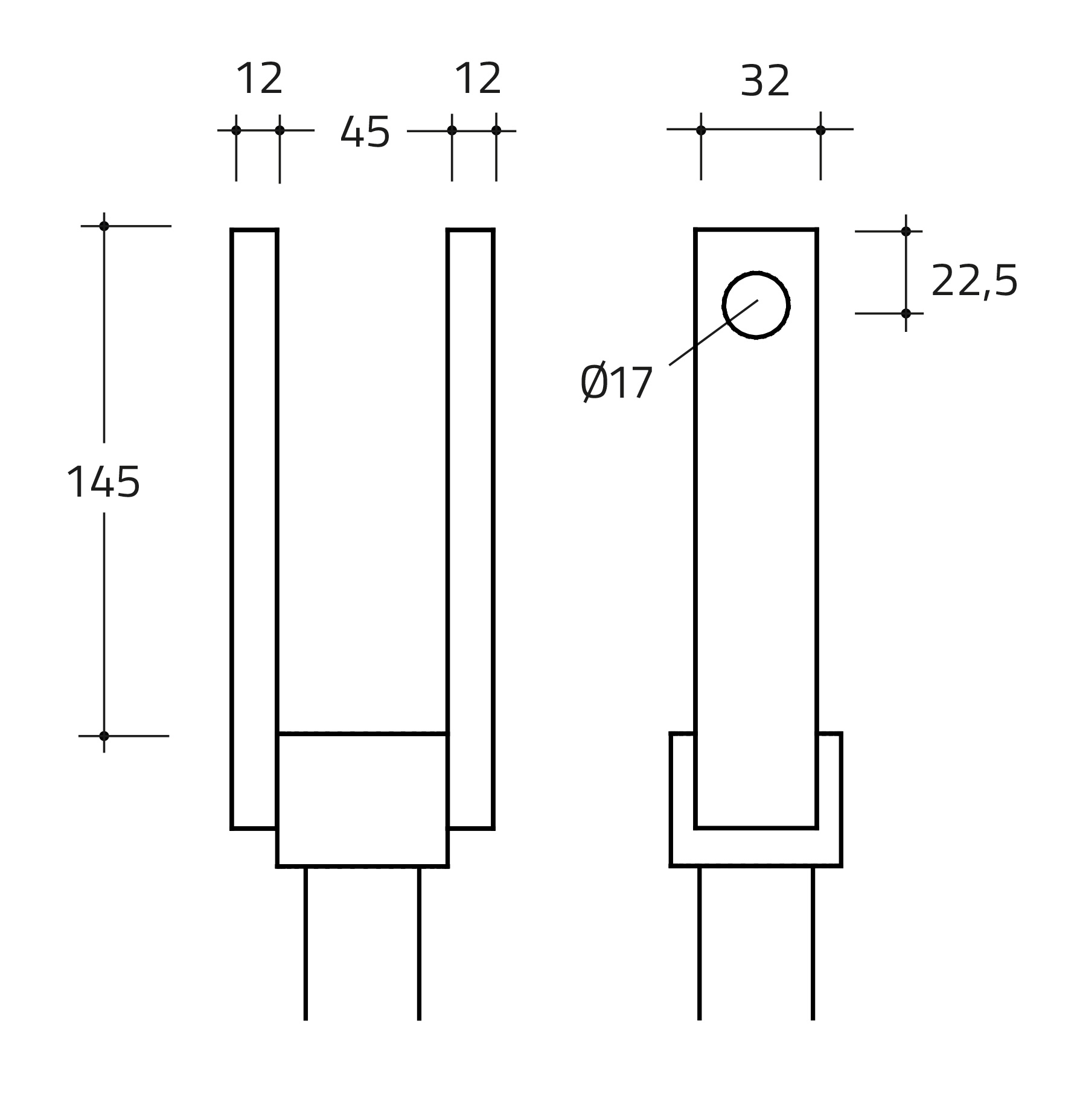

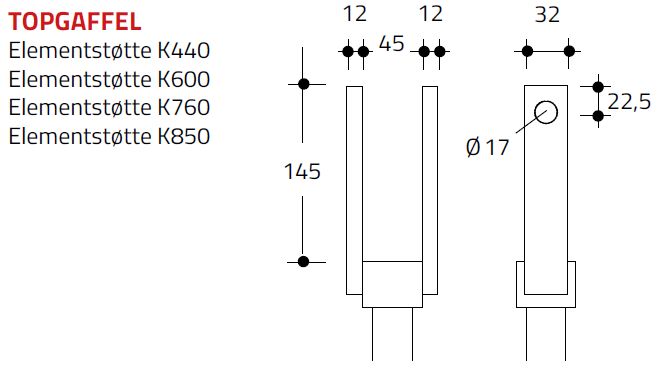

TOPGAFFEL

Elementstøtte 460
Elementstøtte 600
Elementstøtte 760
Elementstøtte 850

Alt tekst

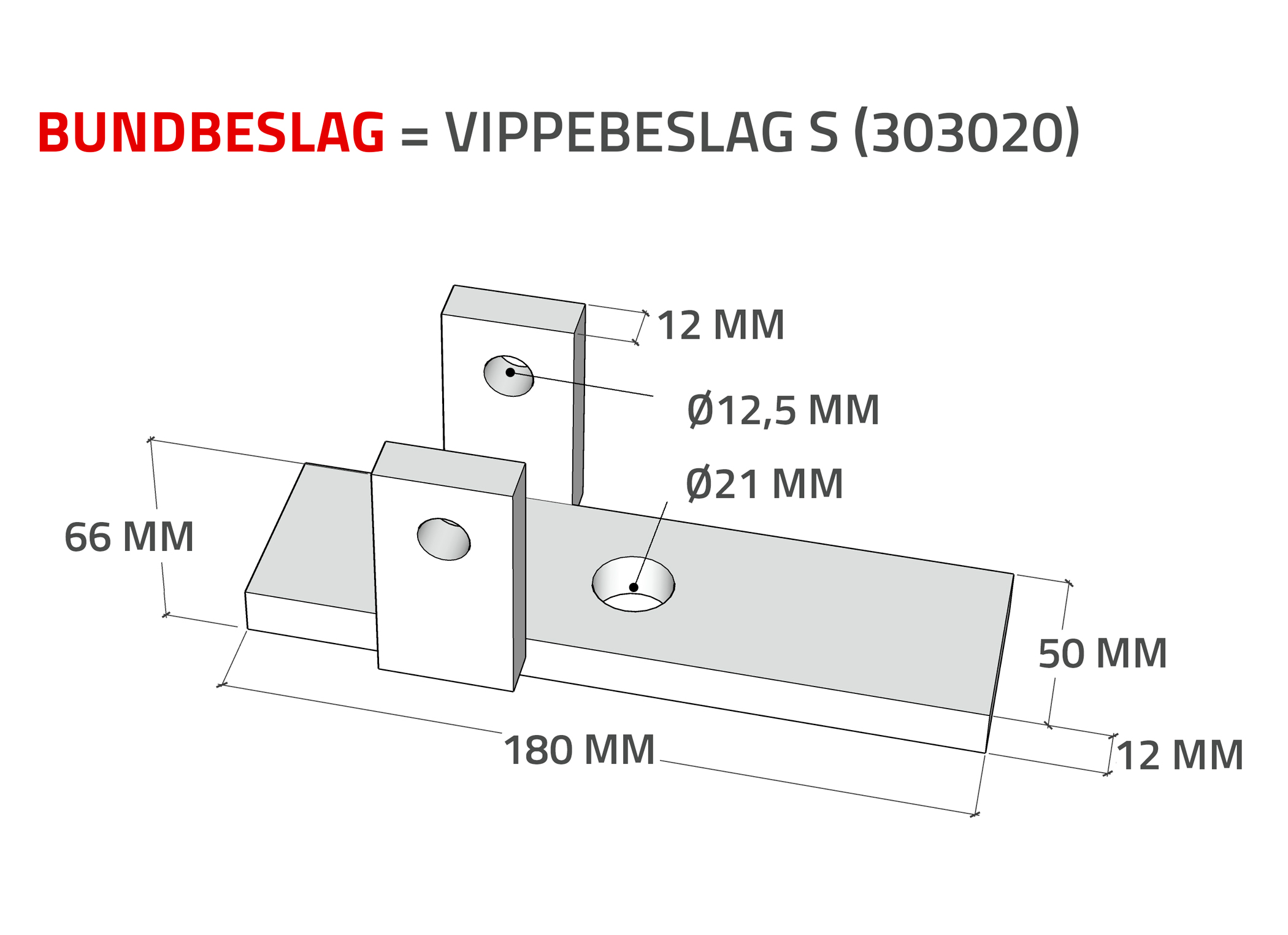

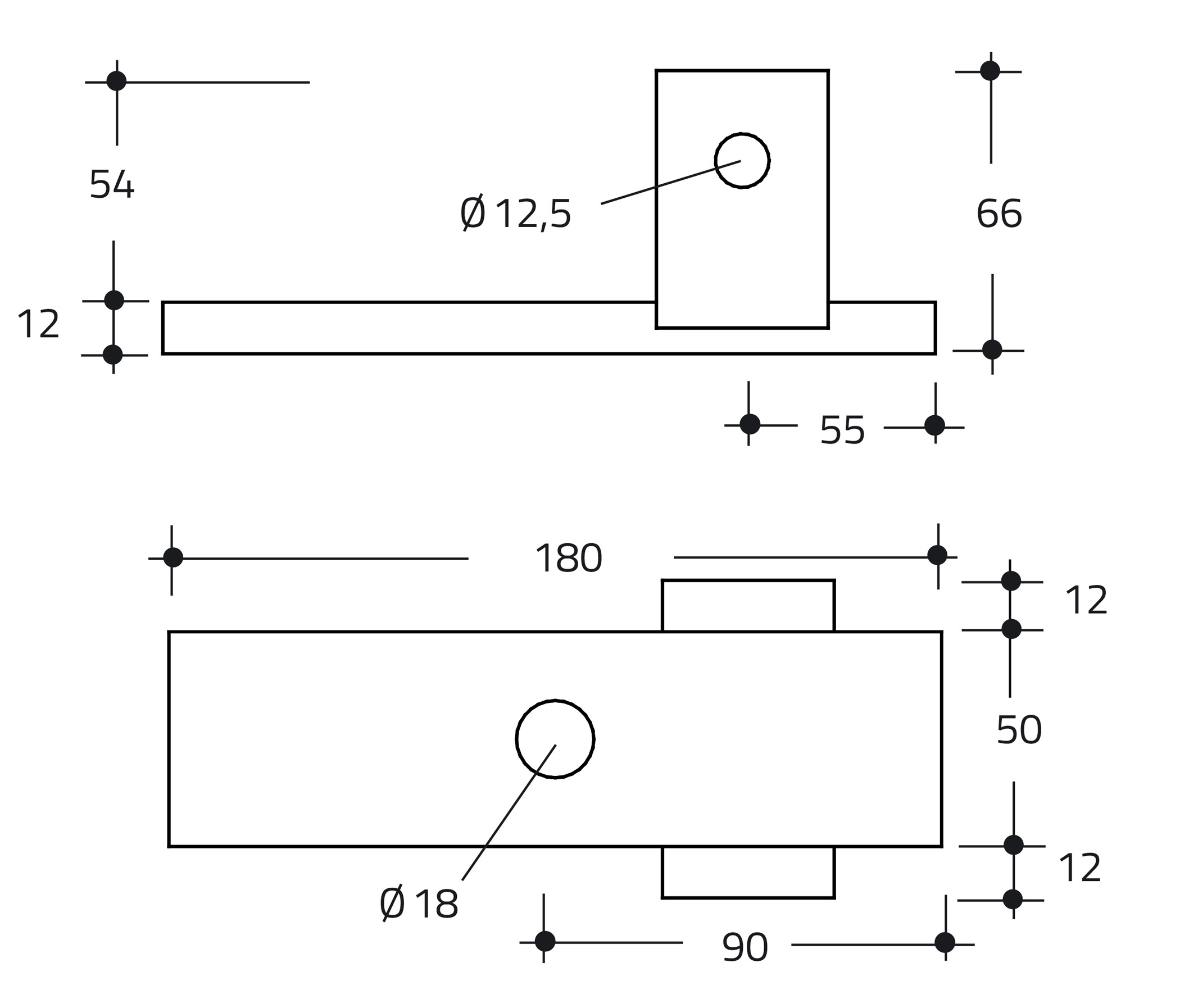

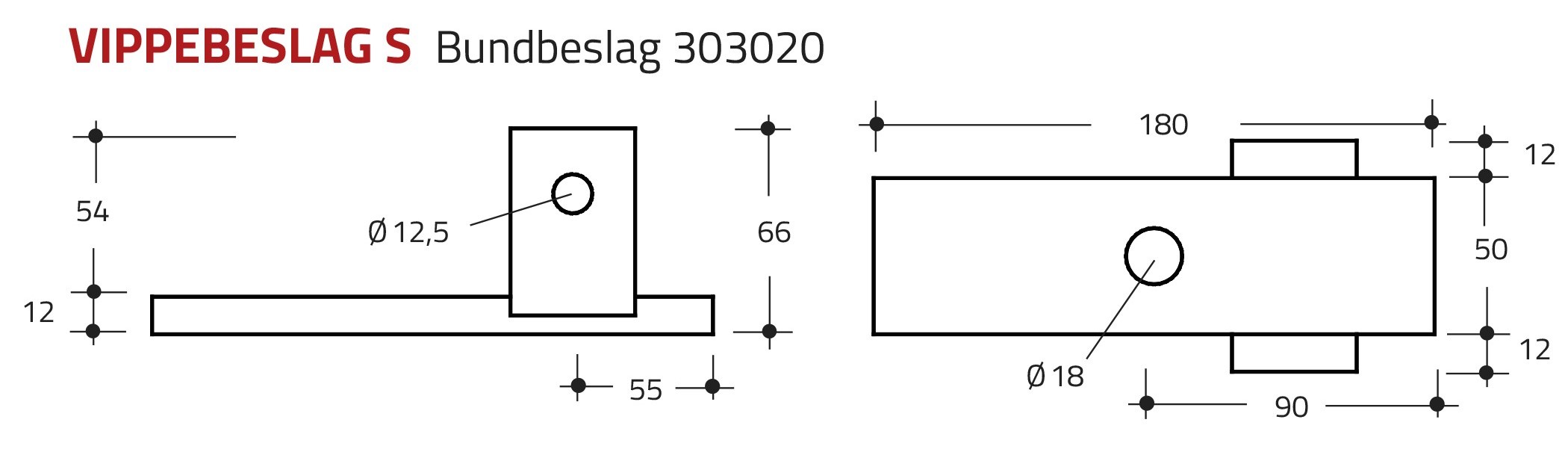

VIPPEBESLAG S (303020)

Bundbeslag

Alt tekst

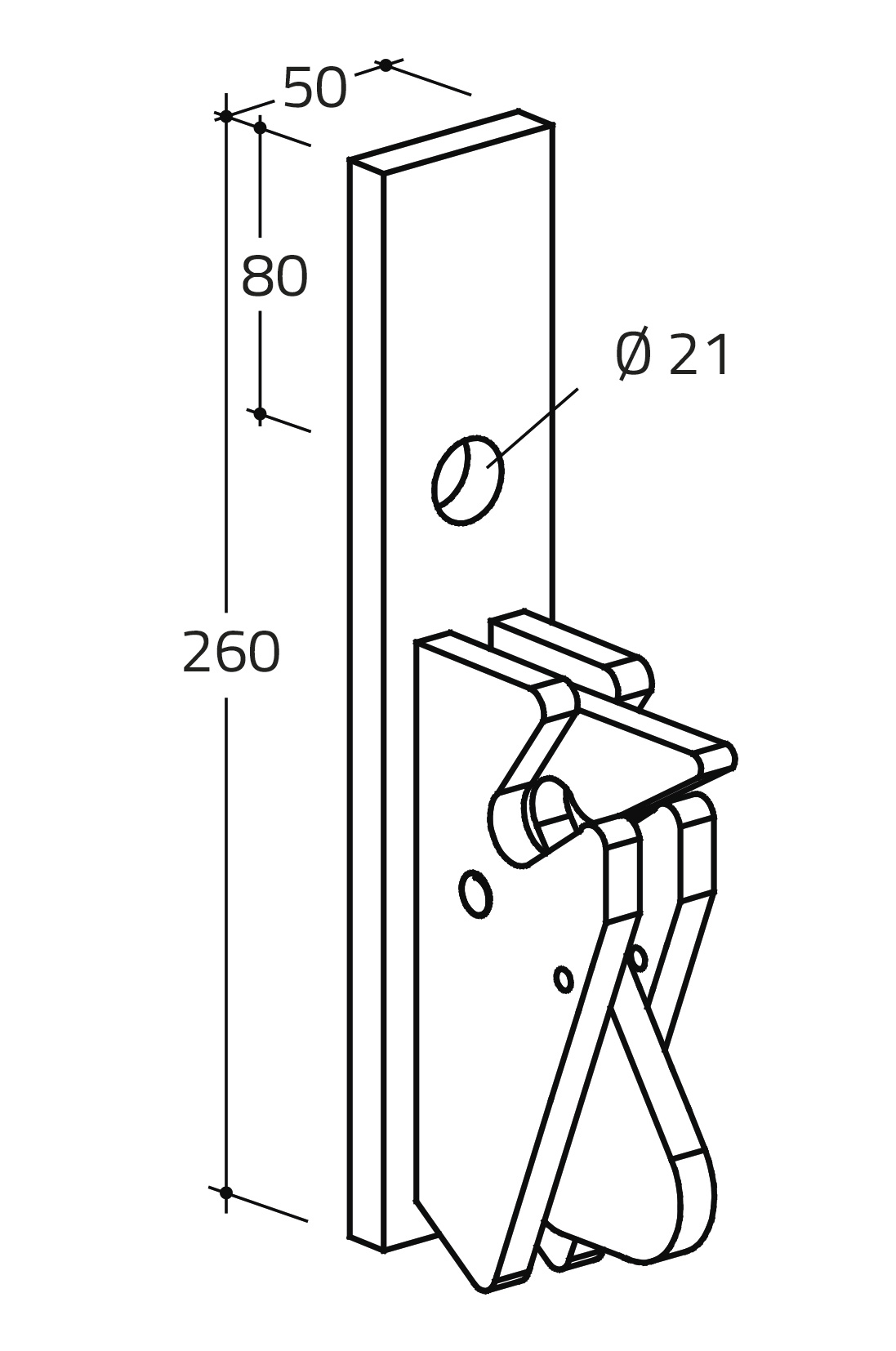

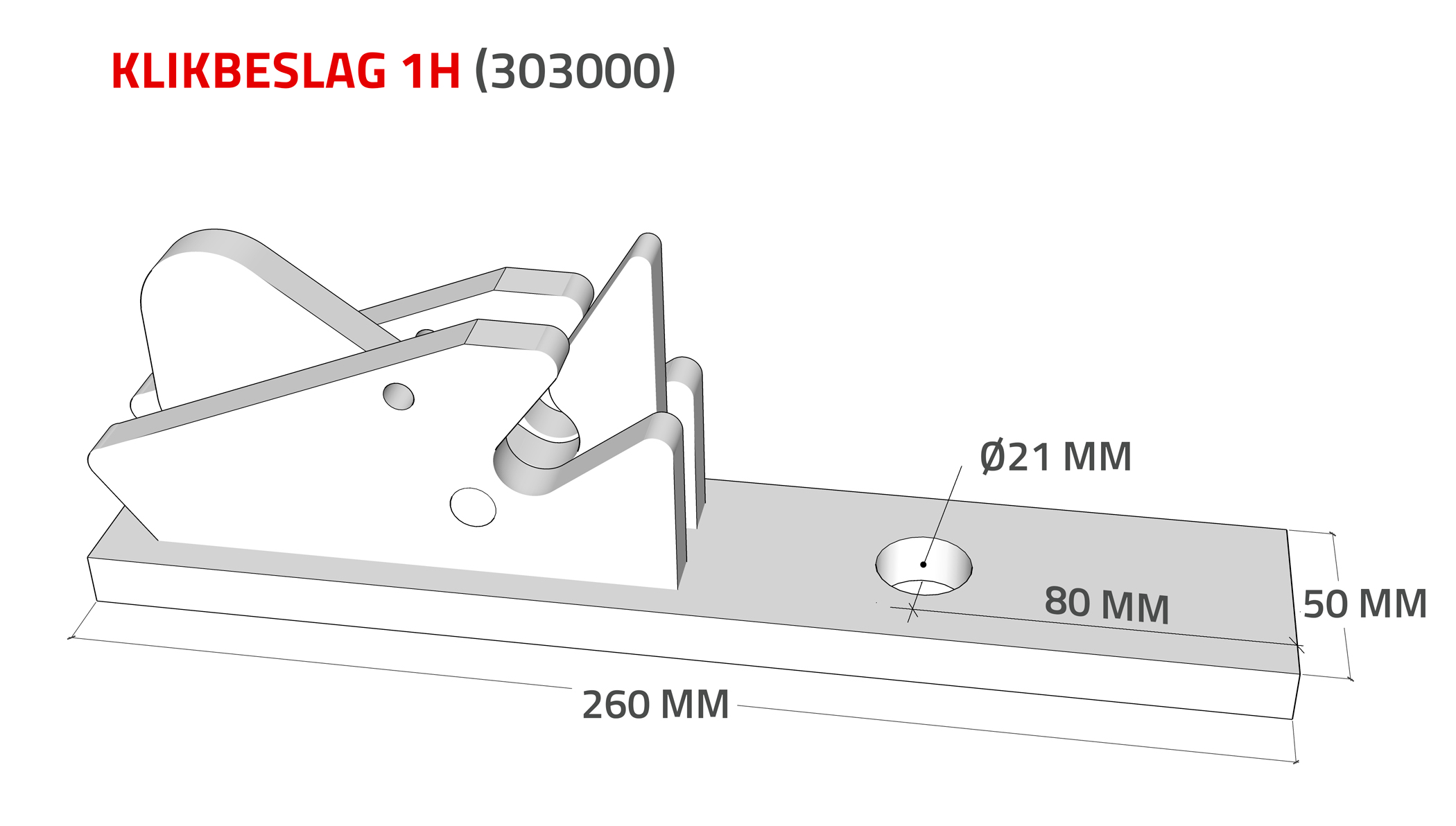

KLIKBESLAG 1H (303000)

Alt tekst

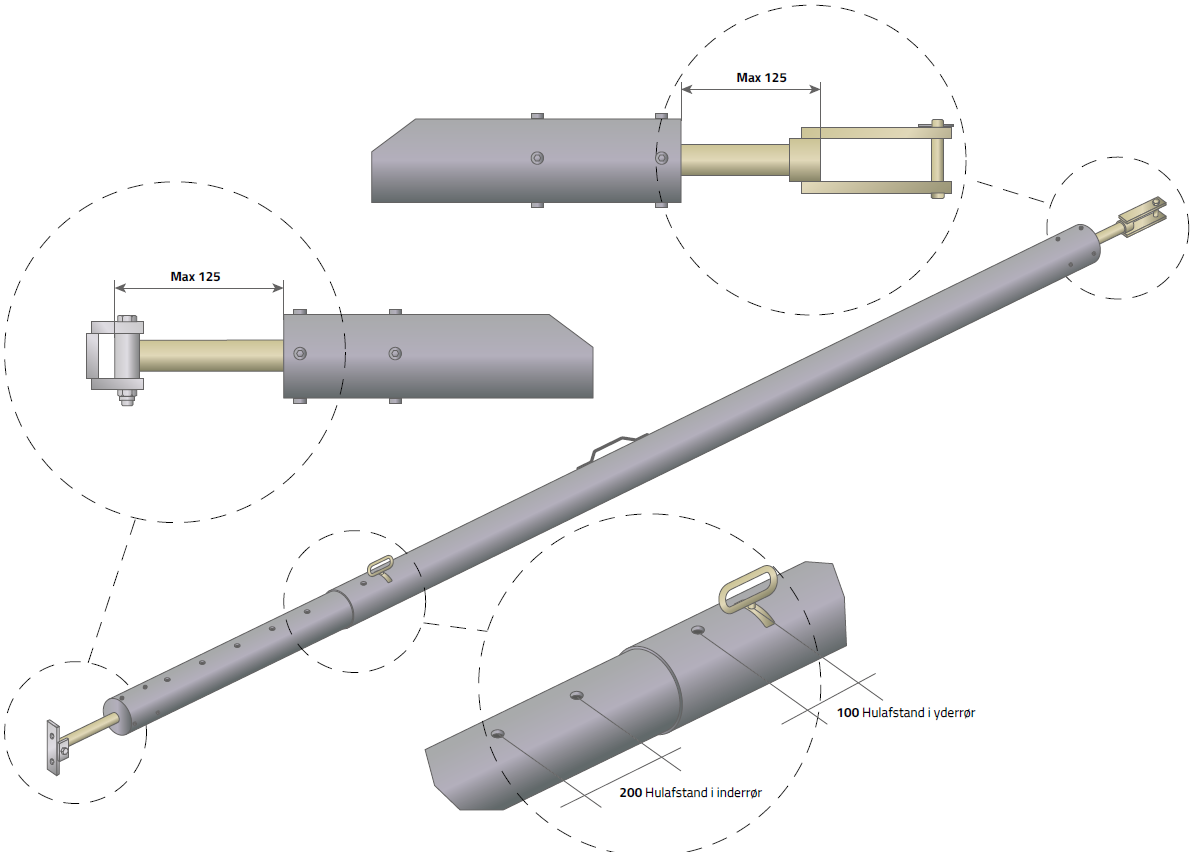

VIGTIG INFORMATION!

Grovindstillingen sker ved at teleskopere inderrøret.

Før elementstøtten monteres, er det vigtigt, at spindelstykkerne er skruet lige langt ud. På den måde sikrer man sig

at kunne få maksimal længde på elementstøtten, uden at denne bliver skadet.

Hvert spindelstykke må max. skrues 125 mm ud, som vist på tegningen.

Alt tekst

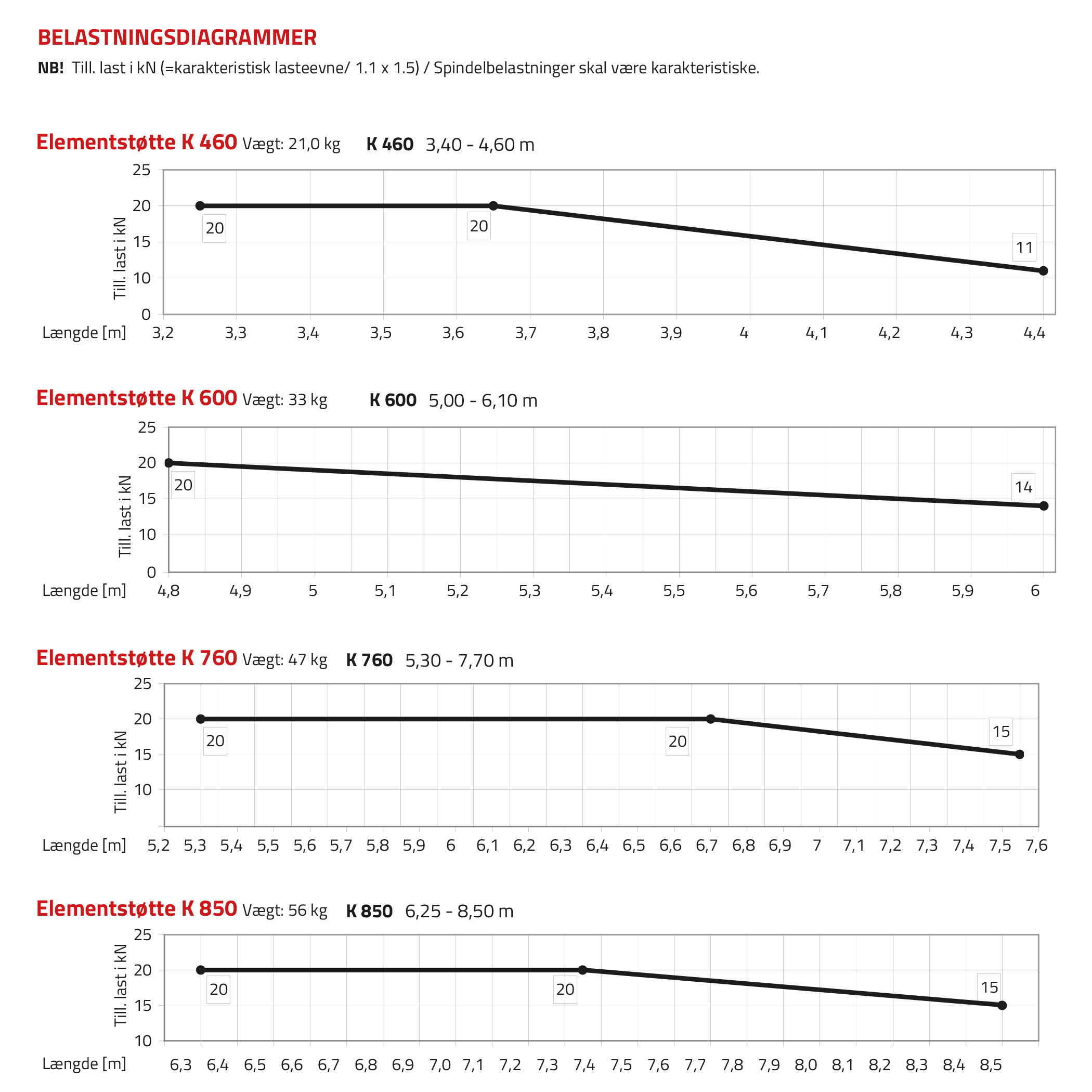

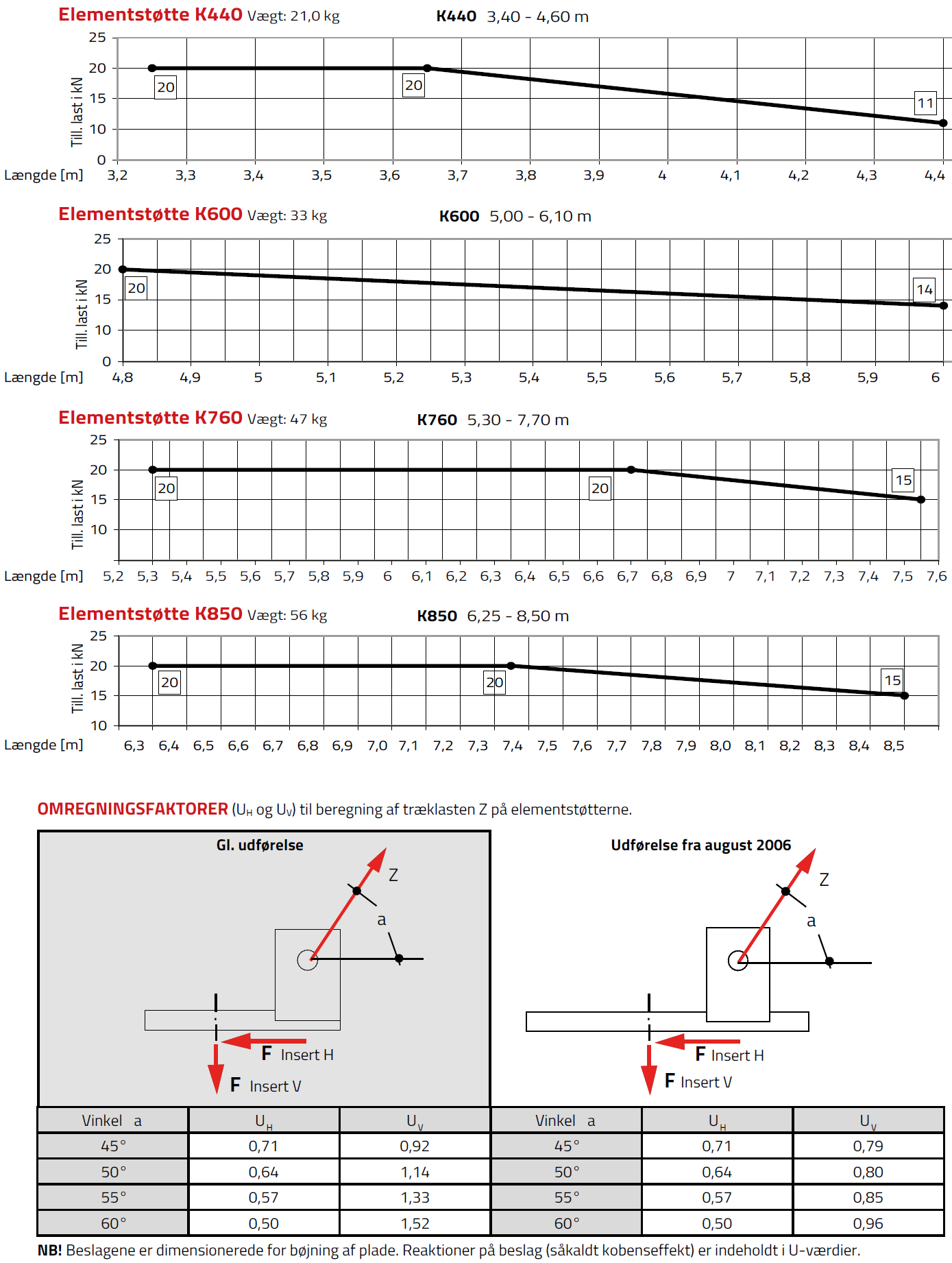

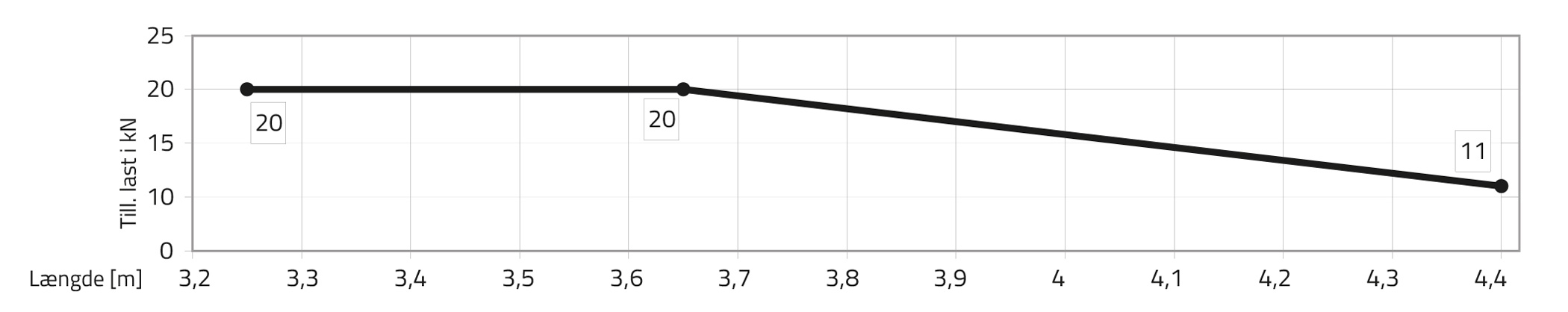

ELEMENTSTØTTE K440

Vægt 21,0 kg. 3,40 - 4,60 m

Alt tekst

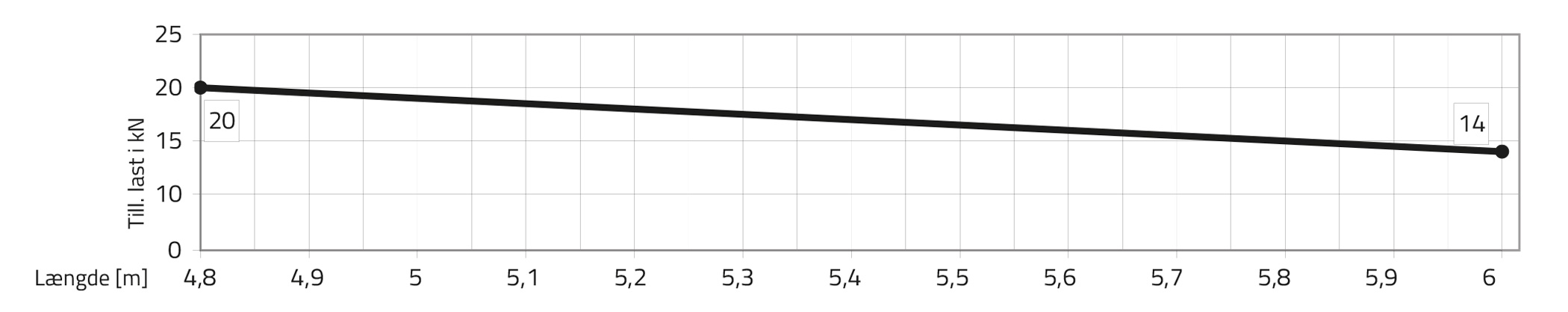

ELEMENTSTØTTE K600

Vægt 33,0 kg. 5,00 - 6,00 m

Alt tekst

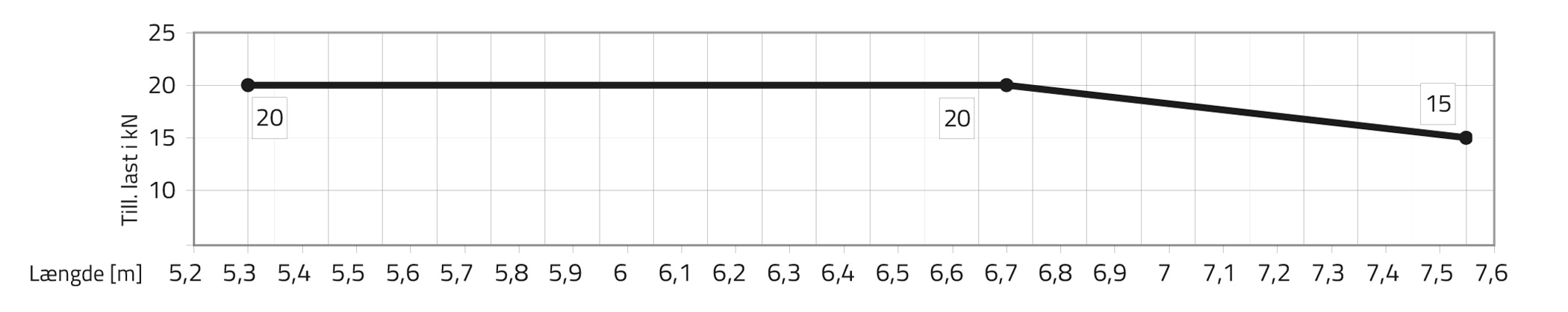

ELEMENTSTØTTE K760

Vægt 47,0 kg. 5,30 - 7,70 m

Alt tekst

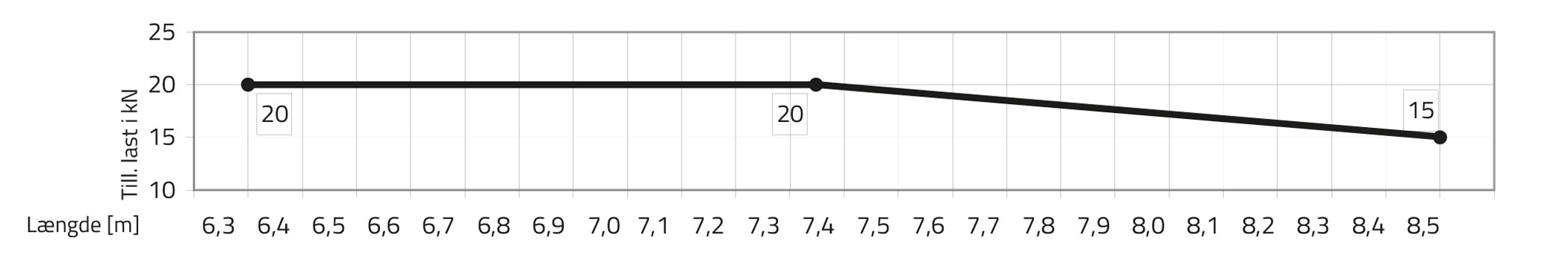

ELEMENTSTØTTE K850

Vægt 56,0 kg. 6,25 - 8,50 m

Alt tekst

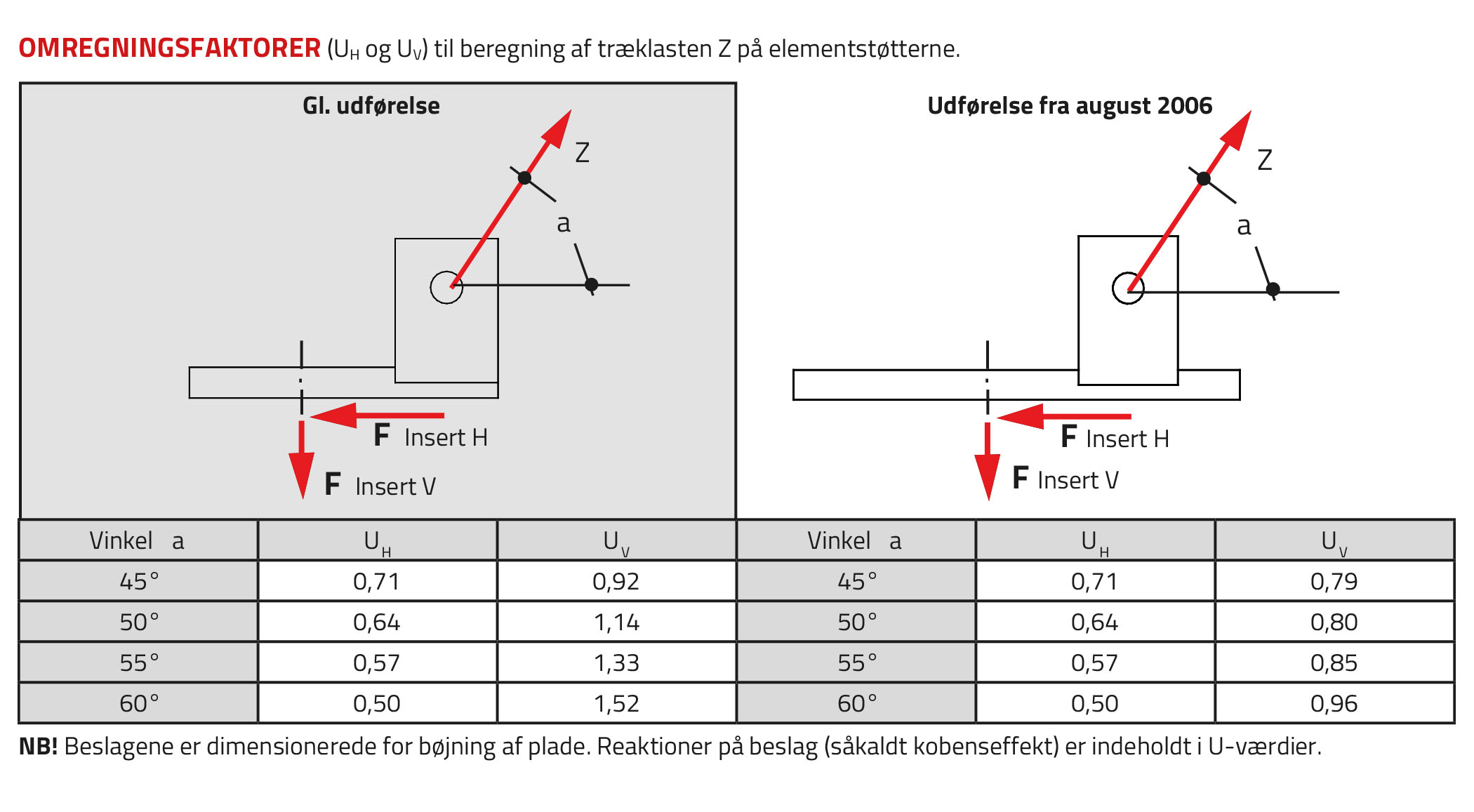

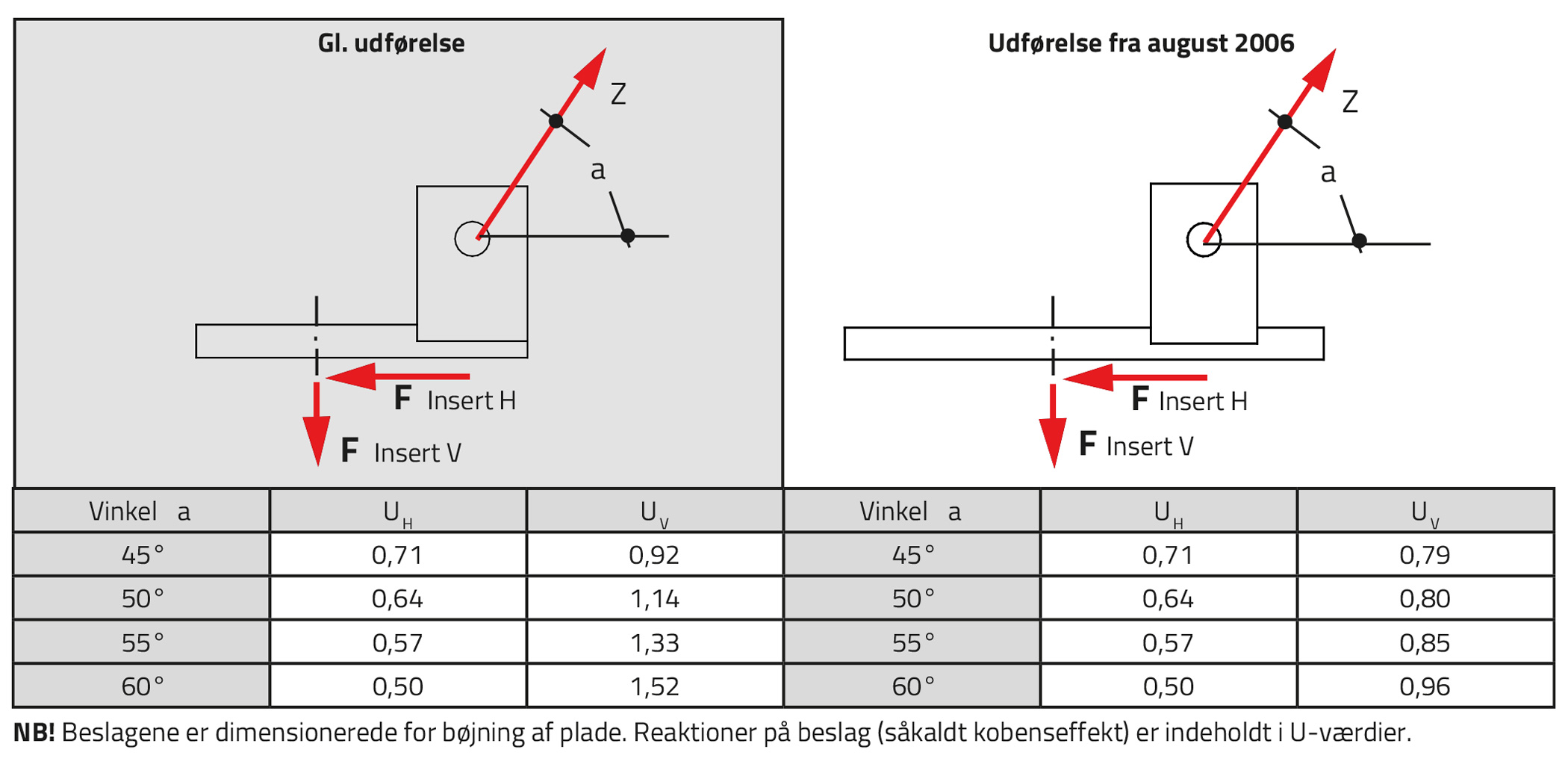

OMREGNINGSFAKTORER

(UH og UV) til beregning af træklasten Z på elementstøtterne

Alt tekst

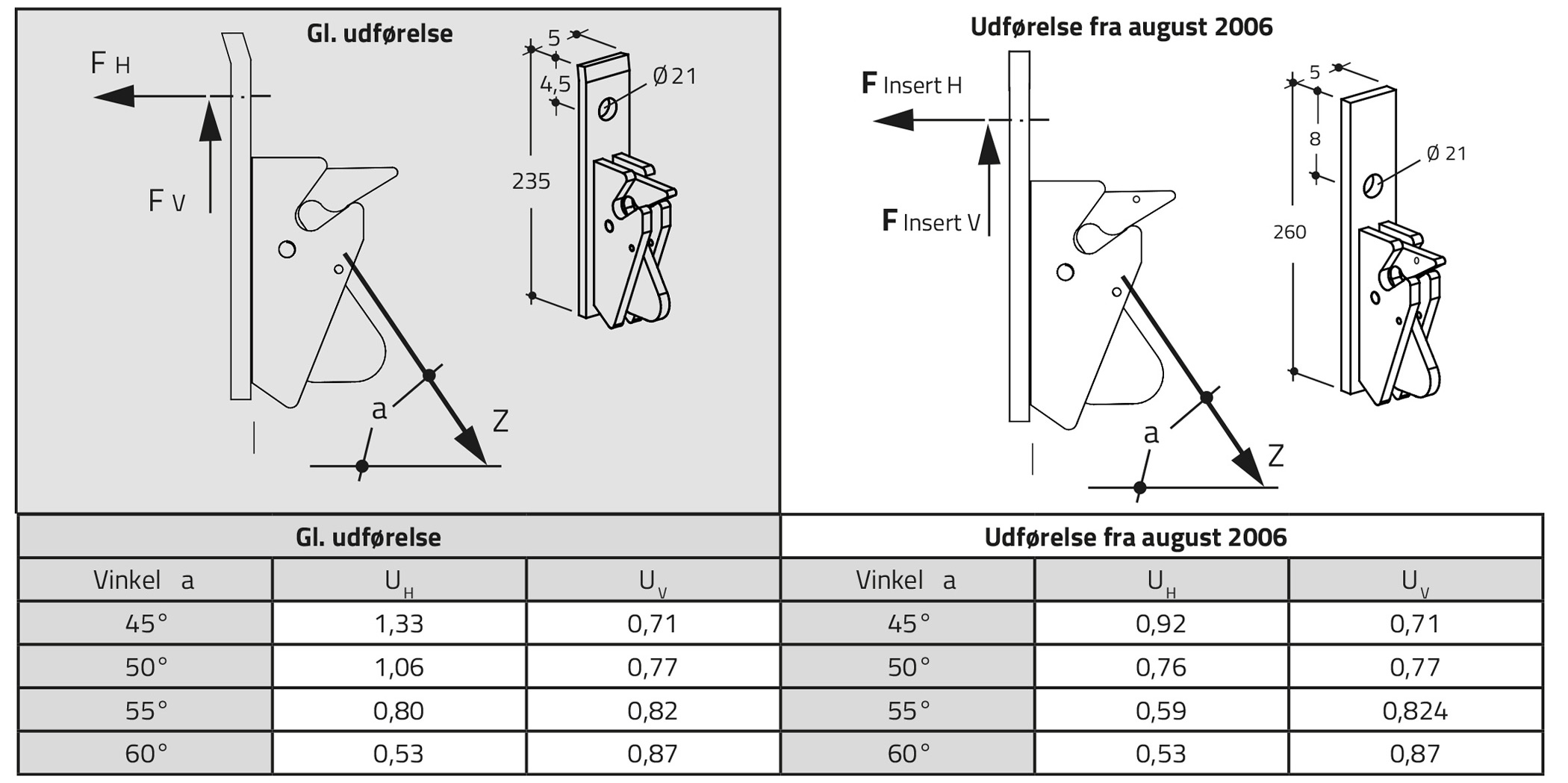

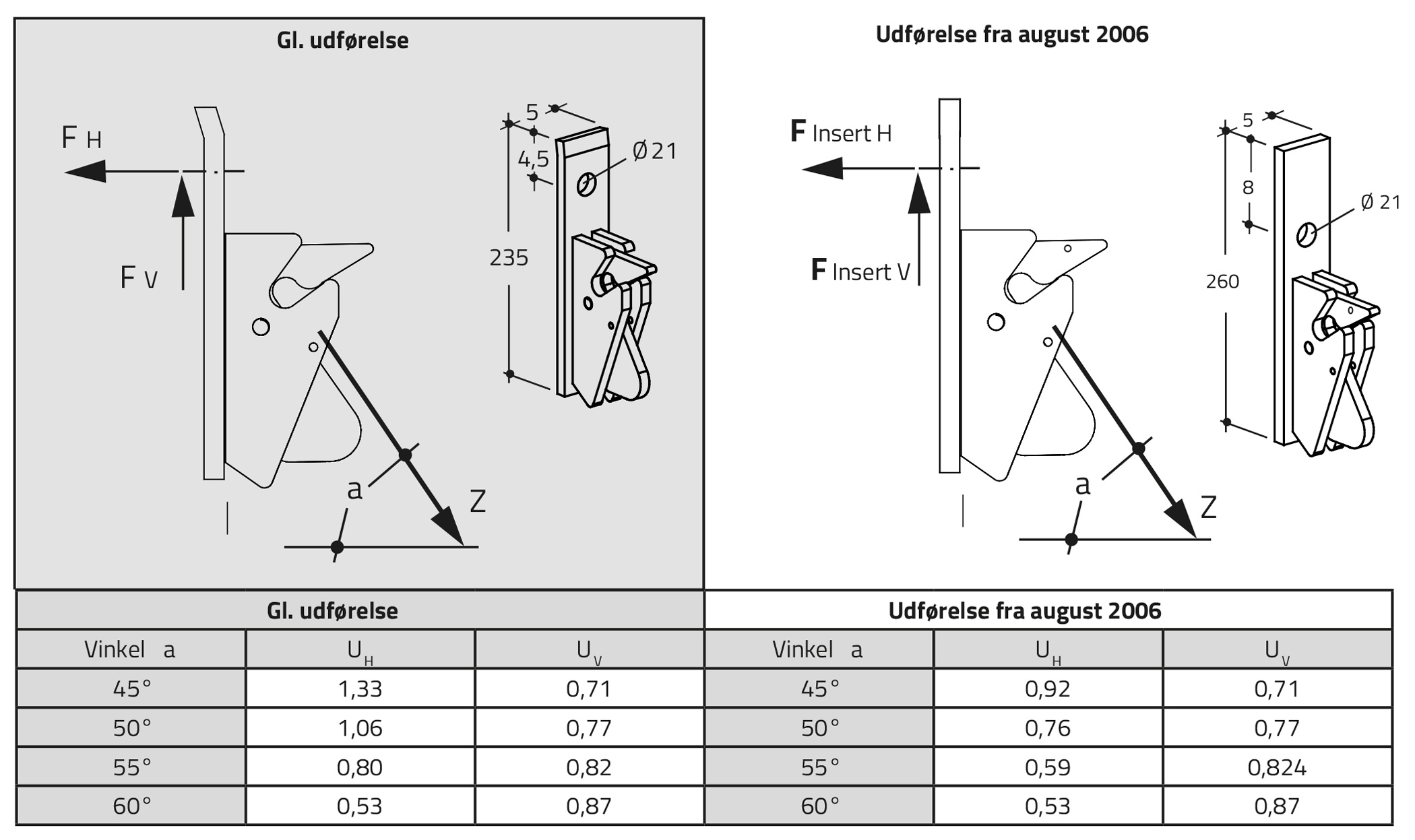

OMREGNINGSFAKTORER KLIKBESLAG

(UH og UV) til beregning af træklasten Z (kN) i bolt og insert ved brug af klikbeslag

Alt tekst

VIGTIG INFORMATION!

Klikbeslag og Vippebeslag K må, sammen med elementstøtterne, kun anvendes på lodrette vægge!

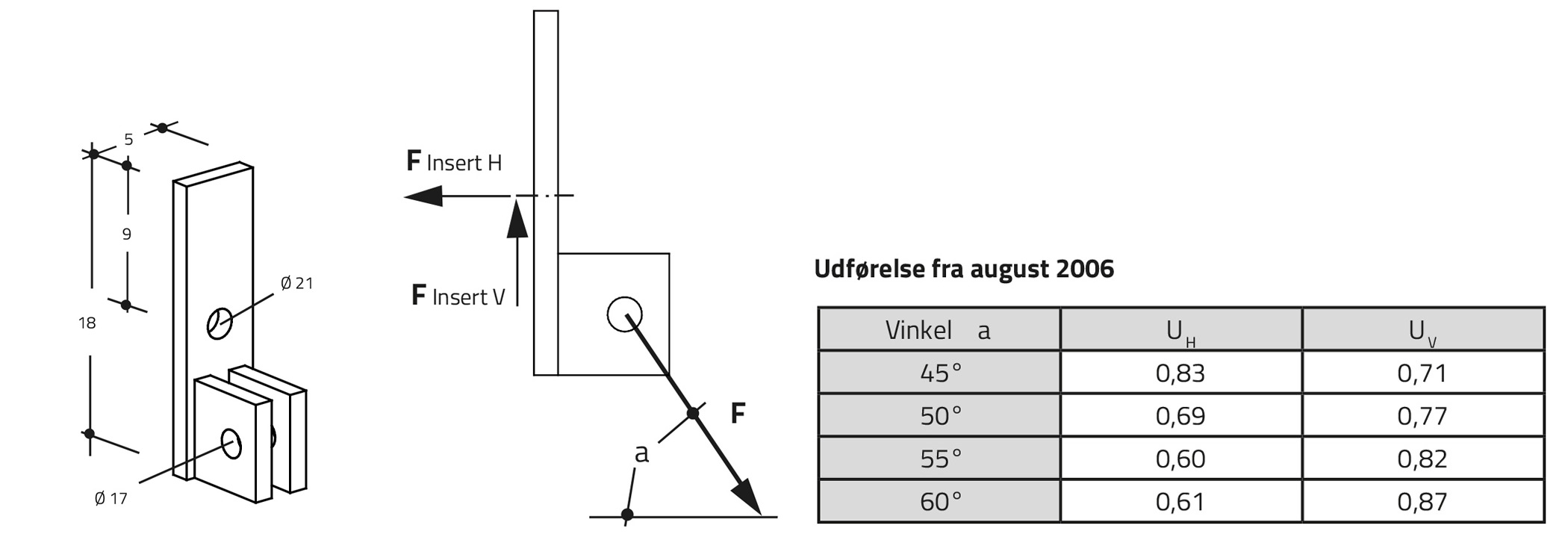

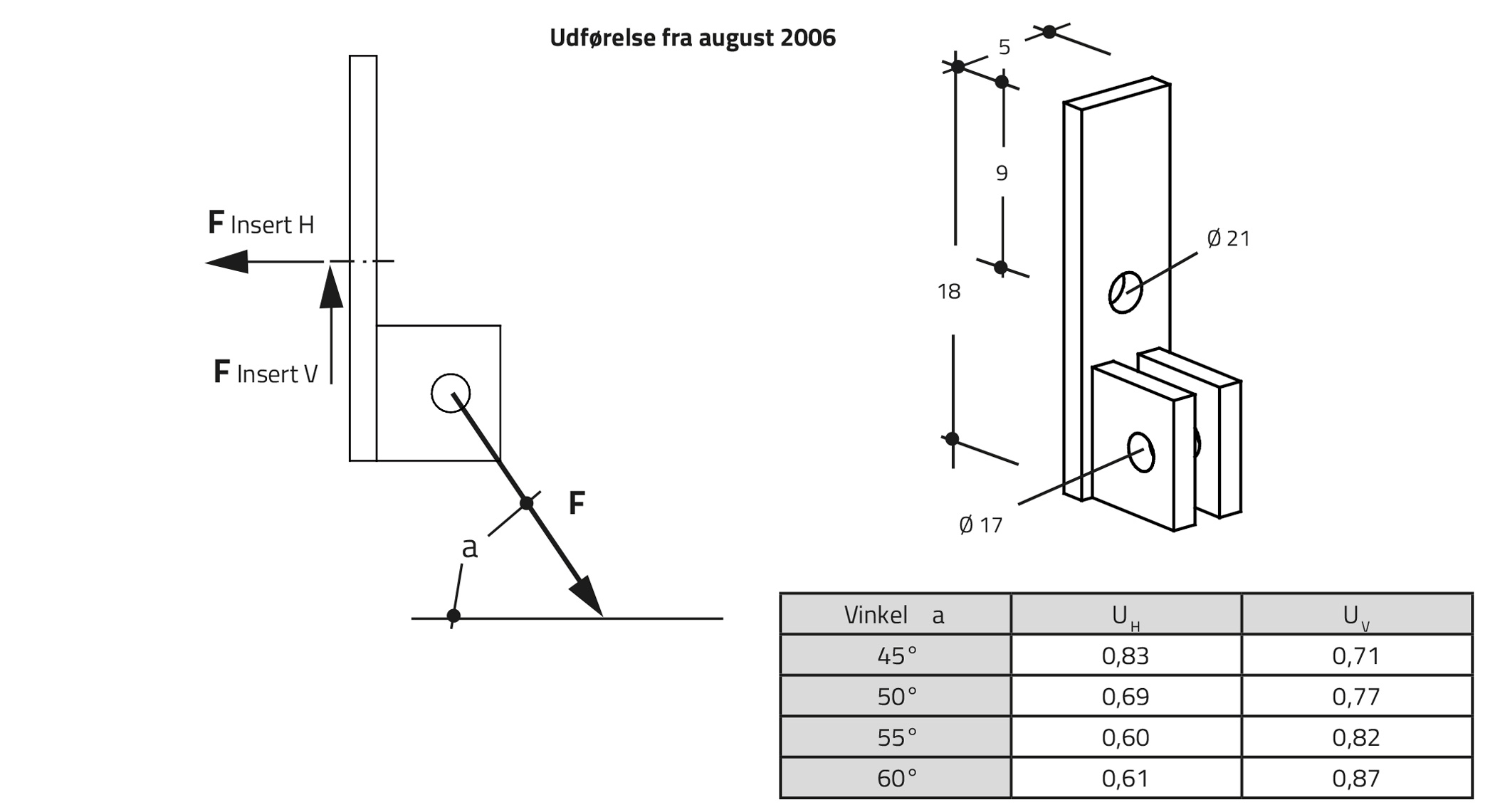

OMREGNINGSFAKTORER VIPPEBESLAG K

(UH og UV) til beregning af træklasten Z (kN) i bolt og insert ved brug af vippebeslag K
