Trappekonsol

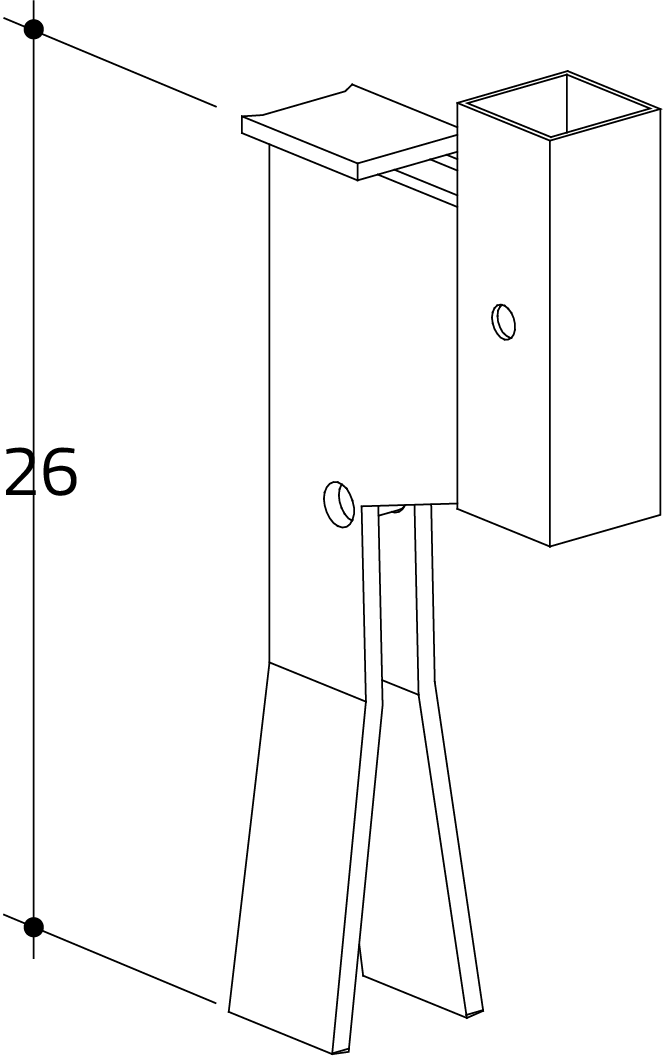

Til montage af midlertidigt rækværk på trappeløb. Trappekonsolen fastgøres med en bolt M12 i insert eller indboret anker. Konstruktionen gør det muligt - også på trapper med udkragede terrazzoplader o.l. - at færdiggøre trappen, før det endelige gelænder monteres.

Vægt: 1,5 kg, 400 stk. pr. colli

Navn Varenr. Vægt
TRAPPEKONSOL 601045 1,5
Alt tekst
Alt tekst

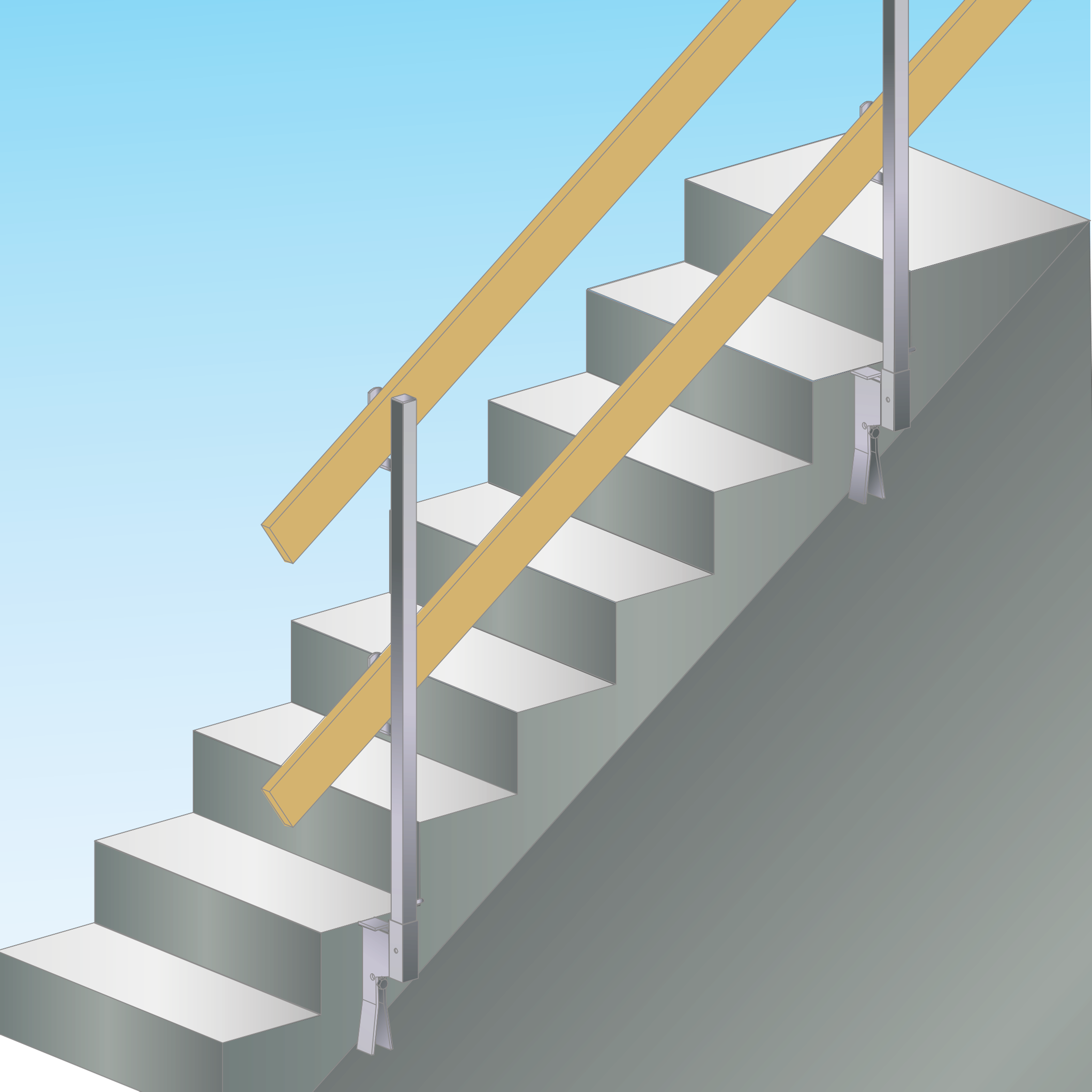

PROTECTO-Trappekonsol bruges til etablering af midlertidigt rækværk på trappeløb. Konsollen er udformet således, at man uhindret kan arbejde på trappen med f.eks. belægning eller pudsning, samtidig med at sikkerheden opretholdes under råhusbyggeriet.

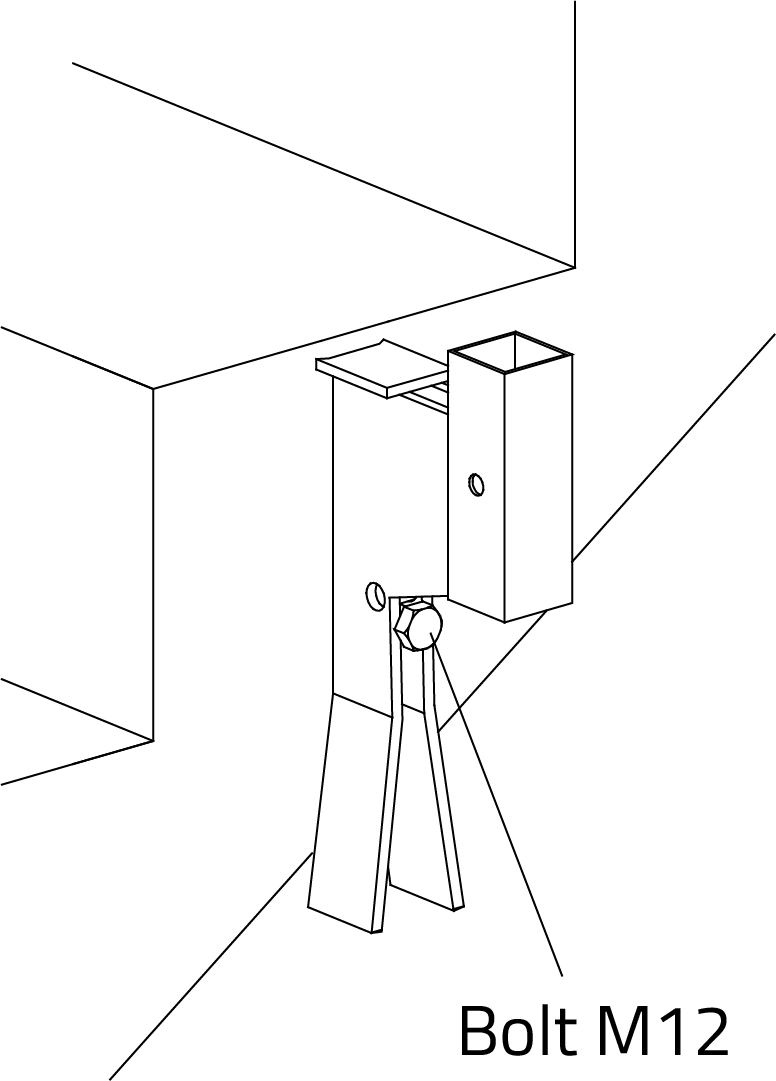

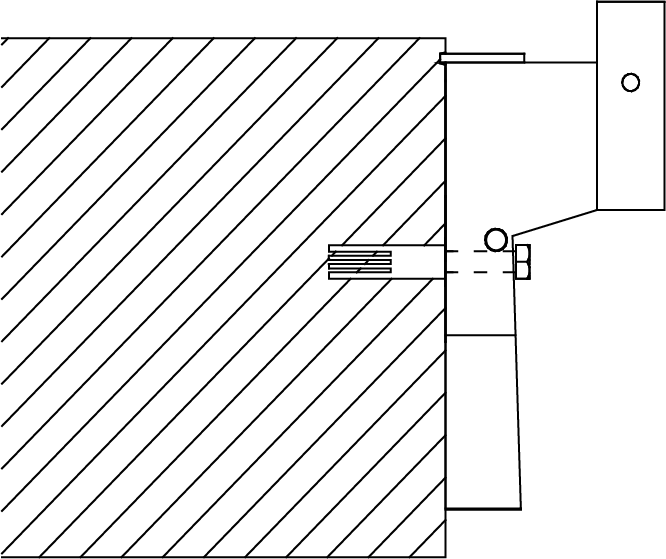

Montagen af PROTECTO-Trappekonsol sker på siden af trappevangen. Trappekonsollen fastgøres med en bolt M12 i insert eller indboret anker.

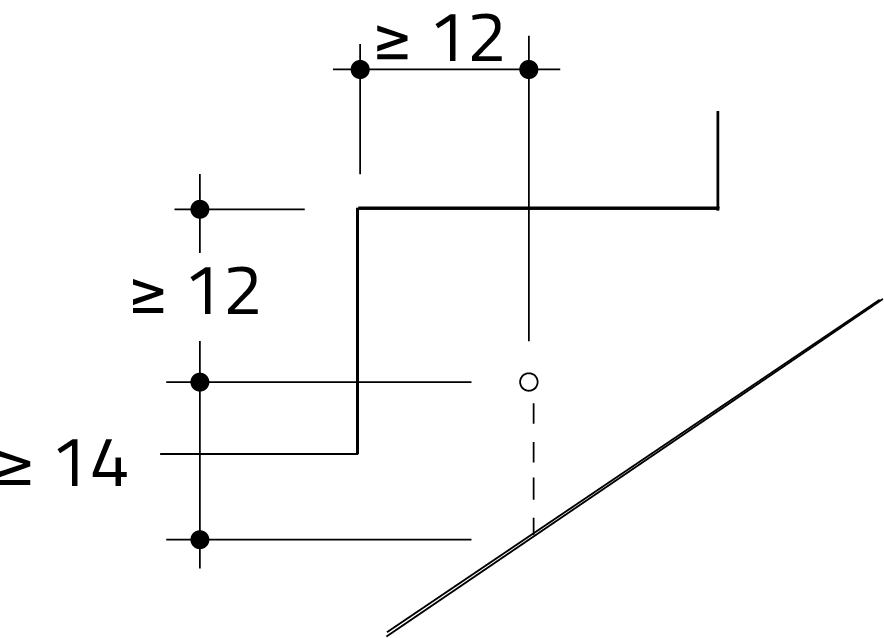

Den karakteristiske trækbelastning i ankret ved overholdelse af de angivne kantafstande, andrager:

NK = 5,70 kN
              (3,20 kN*)

*= indv. i bygningen uden vindbelastning.

Alt tekst

Med γF = 1,50 fås følgende regningsmæssig last:

ND = 8,60 kN
              (4,80 kN*)

*= indv. i bygningen uden vindbelastning.

Der skal vælges inserts eller ankre med tilladelig last passende til den aktuelle betonstyrke og de aktuelle kantafstande.

Alt tekst
Alt tekst

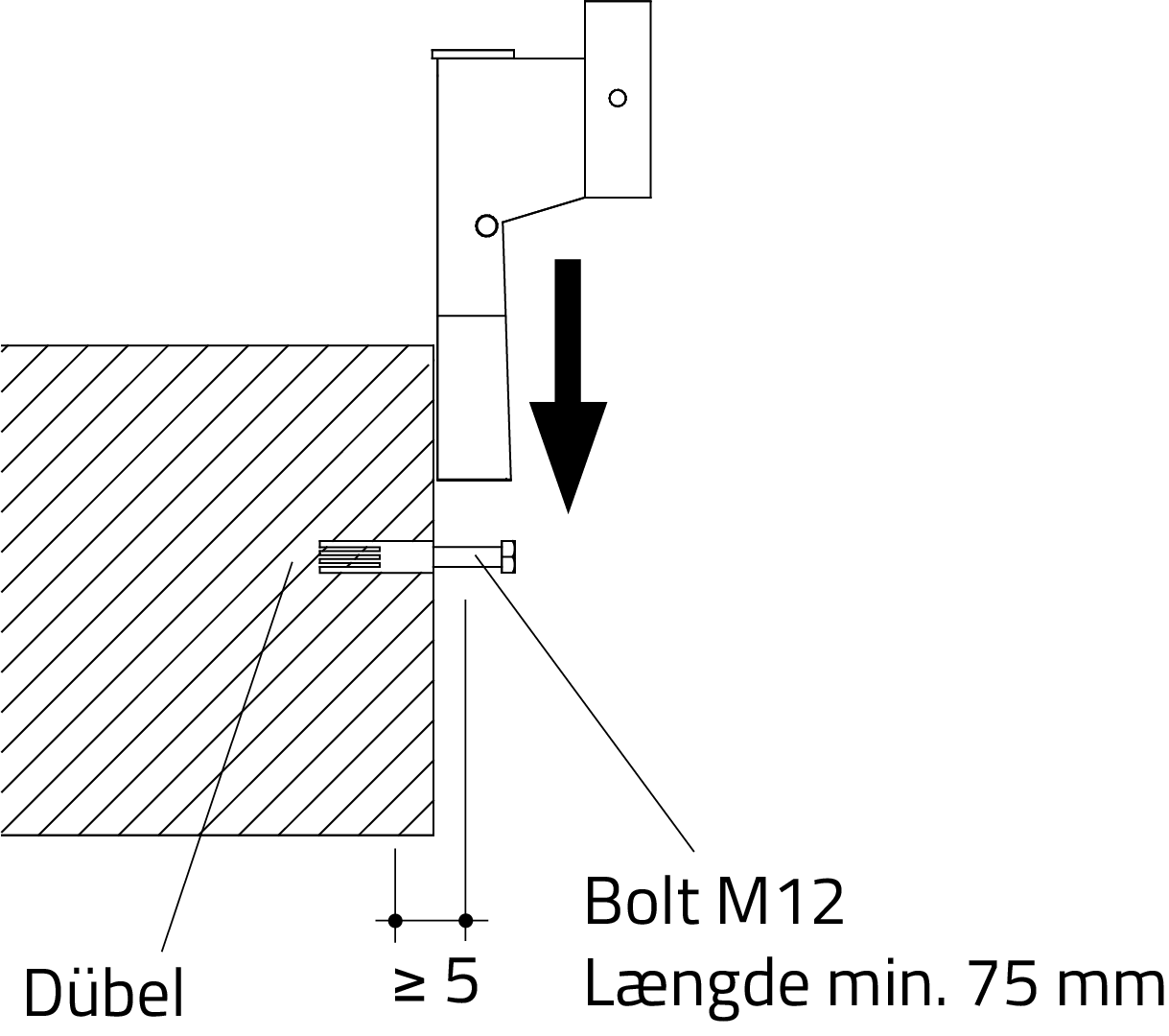

Efter montering af ankret føres PROTECTO-Trappekonsol ned over den iskruede bolt M12, rettes op og spændes fast med bolten.

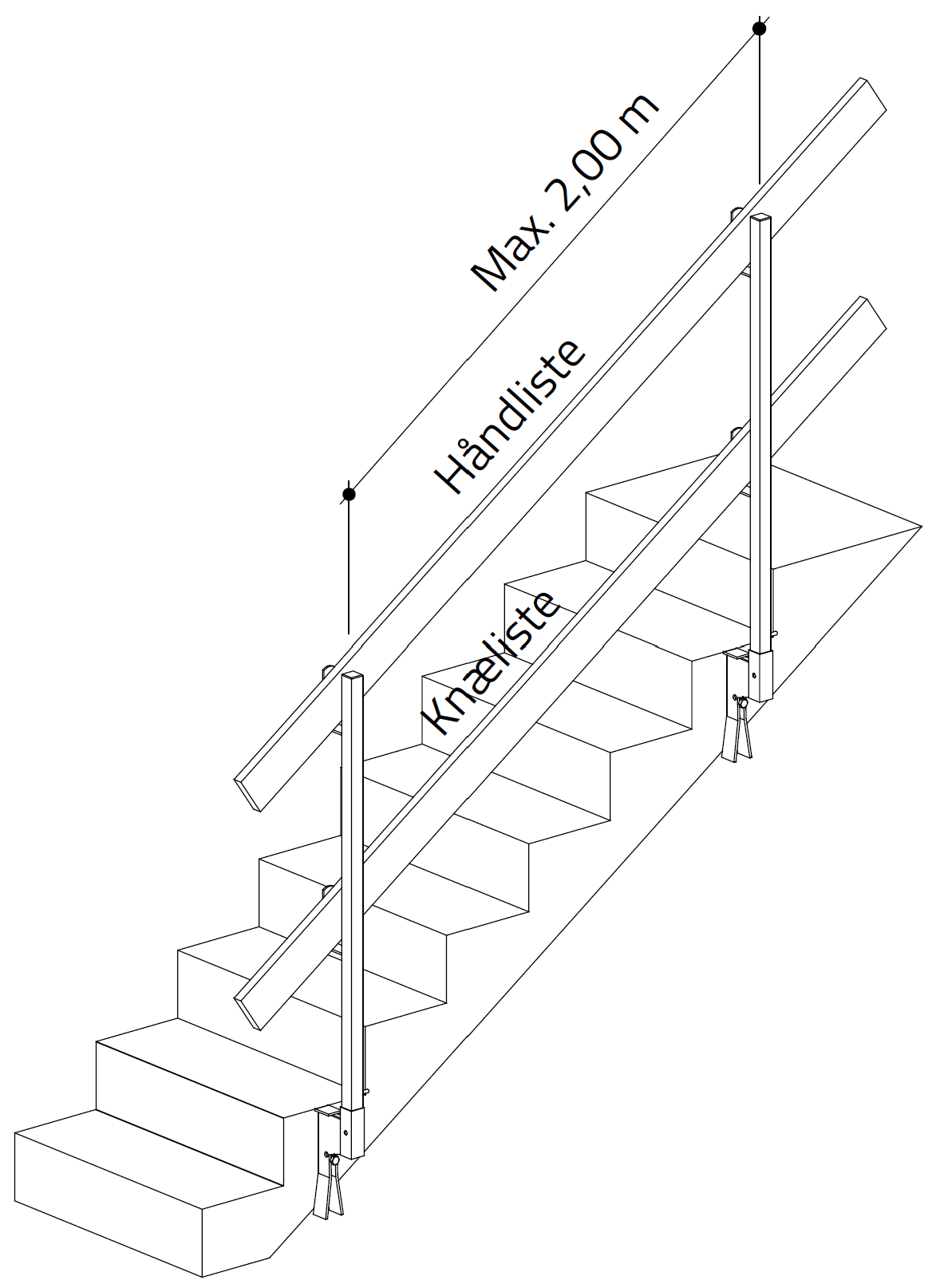

Rækværket gøres færdigt ved montage af PROTECTO-Stolper og planker som hånd- og knæliste.
