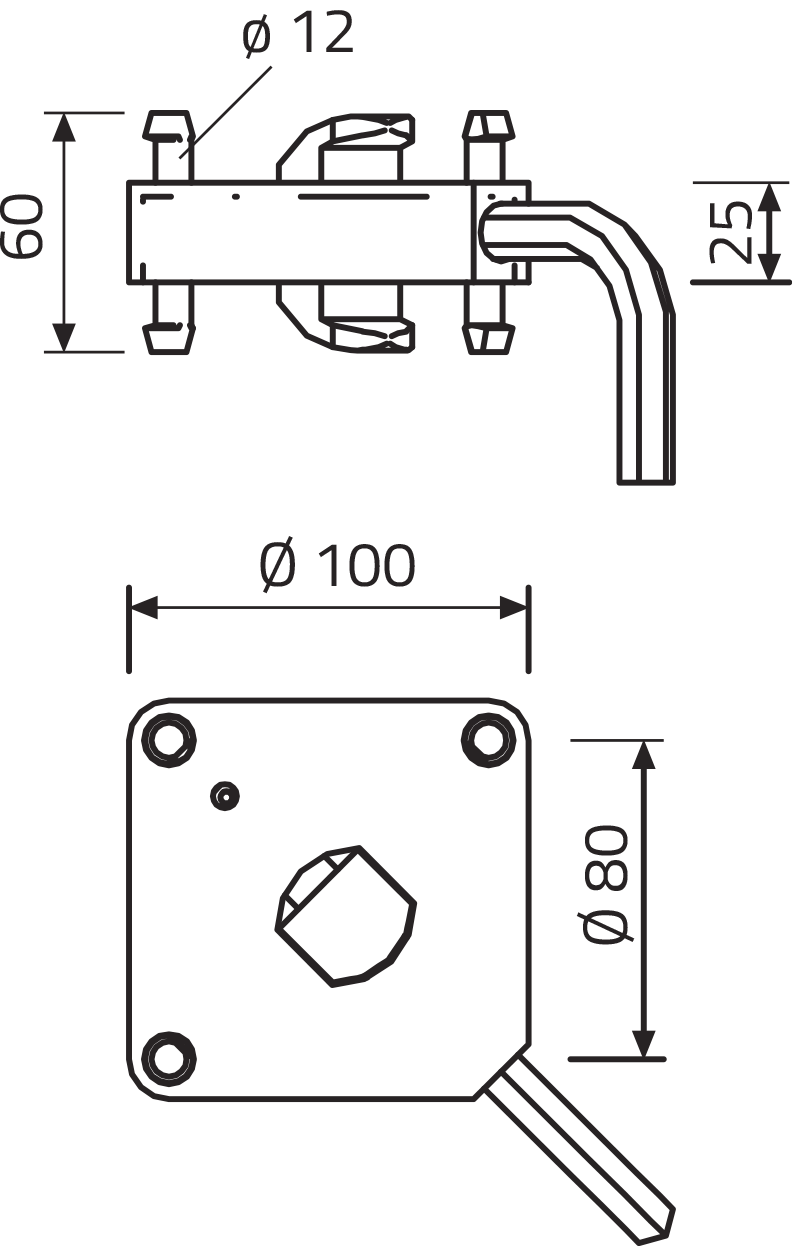

Forbinder MPV-2 til MP

Alu, pulverlakeret. Forbinder 2 MULTIPROP-støtter. Med slutpladetykkelse på 10 mm. Til brug med rammer.

Vægt: 1,0 kg. 100 stk. kolli

Navn Varenr. Vægt
FORBINDER MPV-2 TIL MP 552065 1,0

FORBINDER MPV-2 TIL MP STØTTE

– Anvend kun etageopdelte støtter som tårn!
– Ingen forskudte samlinger!
– Afstiv tårnet med MRK hegn!
– Vær opmærksom på typeprøvningen!
– Kontrollér, at Forbinder MPV-2 sidder fast!

FORBINDER MPV-2

Forbinder MPV-2 7 kobler to MULTIPROP-støtter med endepladetykkelser på 1,0 cm sammen.

MONTAGE

1. Indsæt centrertappene 7.3 i hullerne på støttens topplade 1.9 resp. fodplade 1.8.

2. Sæt den anden støtte på centrertappene på Forbinder MPV-2

3. Indfør spændekæben 7.2 i støttens midterhul.

4. Drej spændegreb 7.1 til højre og spænd det fast. Fig. 20
Støtterne er nu sammenkoblet.

Tårnlængden kan indstilles med det indbyggede målebånd.
Der skal medregnes 2,5 cm for hver Forbinder MPV-2.

Forbinder MPV-2 til MP Varenr. Vægt
FORBINDER MPV-2 TIL MP 552065 1,0
