MULTIPROP hegn

Komplet med kilelåse for fastgørelse på MULTIPROP alustøtter.

Multiprop Hegn 62,50 cm. Vægt: 9,8 kg. 40 stk. kolli
Multiprop Hegn 90 cm. Vægt: 11,3 kg. 40 stk. kolli
Multiprop Hegn 120 cm. Vægt: 14,0 kg. 40 stk. kolli
Multiprop Hegn 150 cm. Vægt: 16,3 kg. 40 stk. kolli
Multiprop Hegn 230 cm. Vægt: 12,5 kg. 20 stk. kolli

Navn Varenr. Vægt
MULTIPROP HEGN 62,5 CM, STÅL 552030 9,8
MULTIPROP HEGN 90 CM, STÅL 552040 11,3
MULTIPROP HEGN 120 CM, STÅL 552045 14,0
MULTIPROP HEGN 150 CM, STÅL 552050 16,3
MULTIPROP HEGN 230 CM, ALU 552055 12,5
MULTIPROP hegn Varenr. Vægt
MULTIPROP HEGN 62,5 CM, STÅL 552030 9,8
MULTIPROP HEGN 90 CM, STÅL 552040 11,3
MULTIPROP HEGN 120 CM, STÅL 552045 14,0
MULTIPROP HEGN 150 CM, STÅL 552050 16,3
MULTIPROP HEGN 230 CM, ALU 552055 12,5

MULTIPROP HEGN MRK

MULTIPROP-hegnene skal stilles eller lægges sådan, at de ikke kan falde ned! Kilelåsene må ikke beskadiges!

MONTAGE

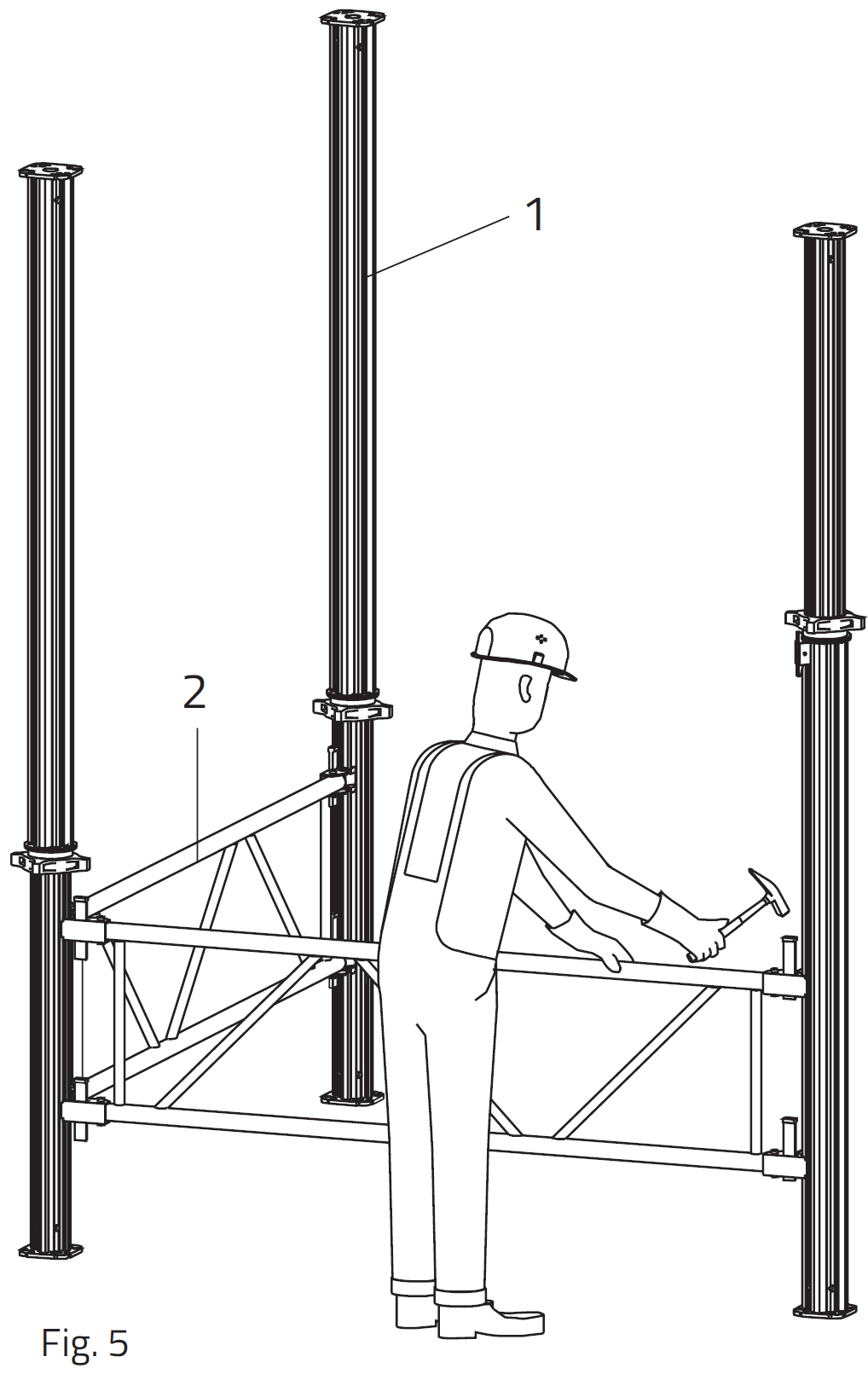

Anbring altid hegn MRK 2 sådan på støtterne 1, at kilen bliver slået ned oppefra. Fig. 5
Anvend eventuelt treben som hjælp til opstilling under montagen.

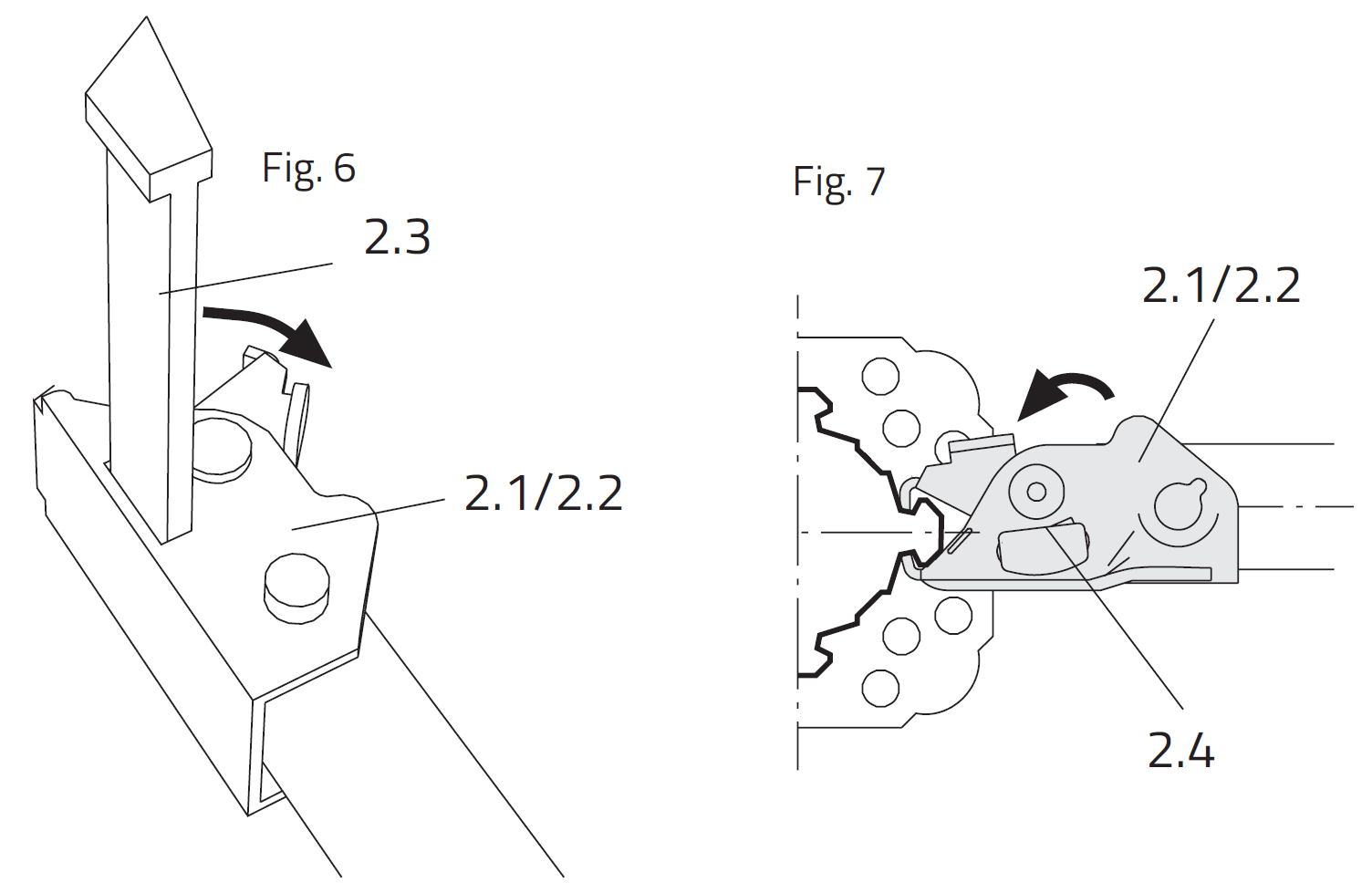

1. Åbn kilelåsen A (sølv) 2.1 respektive B (gul) 2.2. Kilen 2.3 er åben. Fig. 6
2.
Sæt kilelåsen i indgreb i profilrillerne på MP-røret. Fig.7
3.
Hold kilelåsen lukket
4. Slå kilen fast med en hammer.

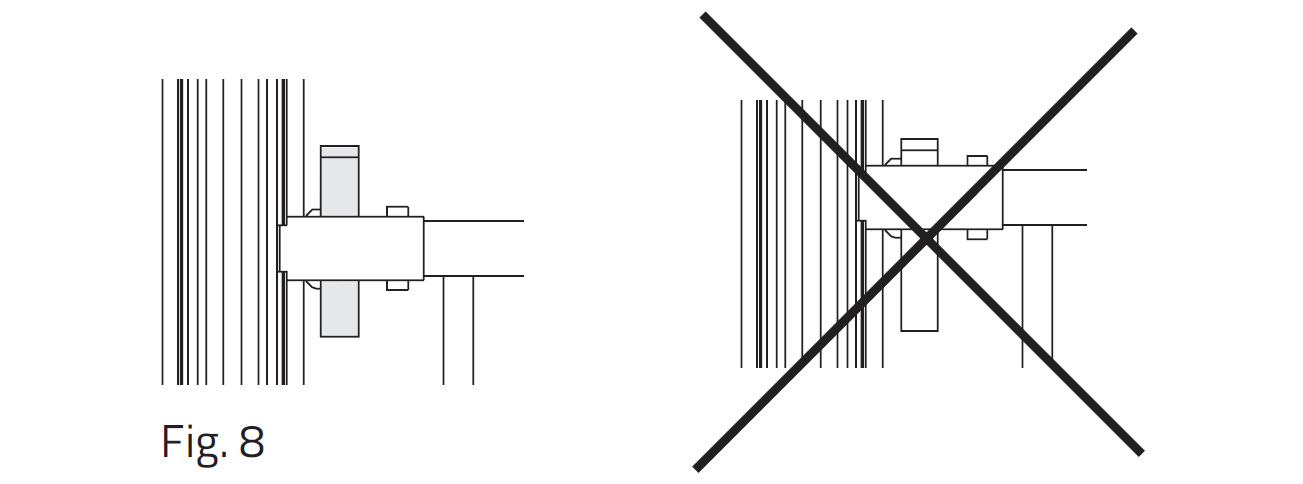

Hvis kilen glider igennem, er der ingen klemvirkning! Fig. 8
– I så tilfælde skal kilelåsen løsnes og påsættes igen.
– For at opnå en stærk forbindelse på enten yder- eller
inderrør er kilen forsynet med to kilebaner 2.4.
5. Fastgør den anden kilelås på samme måde.

Hegnet er monteret på støtten. Fig. 7

HÅNDTERING OG ANVENDELSE

Læg MULTIPROP støtten på en arbejdsbuk med monteret inderrør. Fig. 17

INDSTILLING AF STØTTEN

1. Tryk på sikringskrogen 1.3. Omløberen 1.4 frigøres. 2. Træk inderrøret 1.2 ud forbi den ønskede støttelængde. 3. Indstil den nøjagtige støttelængde ved hjælp af det indbyggede målebånd 1.6.
(36 mm justering pr. omdrejning).

VIGTIGT!

Løft støtten op sådan, at omløberen løber nedad.

4. Skub inderrøret ind, indtil omløberen ligger an mod glidepladen 1.7. 5. Lås sikringskrogen. Fig. 18

Kontrollér visuelt sikringskrogen. Støtten er indstillet.

– Støtten kan også efterjusteres trinløst ved en last på indtil 15 kN. Det kan gøres med et armeringsjern. Fig. 19 – For at løsne støtten ved belastninger > 60 kN, skal Spin-delnøgle HD anvendes. – For at lette betjeningen skal glidepladen af og til smøres med fedt.

MONTERING LIGGENDE MED 4 STANDERE

Af rationelle og sikkerhedsmæssige grunde bør det foretrækkes at foretage liggende montering, når støtterne samles til tårne.
Liggende montage kræver en plan montageflade.


FORBEREDELSE

1. Indstil støttelængden som beskrevet herover. Læg støtter 1 og hegn MRK 2 parat på jorden:
– Inderrørene på de øverste og nederste støtter skal vende udad. Derved kan ujævnheder på underlaget lettere udlignes, og det er muligt at nivellere udtrækslængden. – Målebåndet 1.6 vender indad. Fig. 22 – Fodpladen 1.8 skal ligge an imod underlaget. Fig. 23


MONTAGE

– Støttesamlingerne skal ligge i samme plan. Pas hele tiden på, at støtteakserne flugter for at undgå besværlig korrektion.
– Ved firkantede belastningstårne startes montagen med den længste side, dvs. de længste hegn ligger på jorden.
– Hegnene skal principielt anbringes som foreskrevet ifølge typeprøvning S/N 960351, Bilag A og B

– Monter hegnet med de øverste kilelåse på de cirkel-formede fordybninger 11 på yderrøret, da den maksimalt tilladelige afstand på 40 cm fra fodpladen derved automa-tisk indstilles. – Kilen 2.3 på kilelåsen skal i monteret tilstand pege ned-ad, så forbindelsen ikke kan løsne sig af sig selv. Fig. 24


MONTERING AF HEGN

– Monter hegn MRK 2 på inderrøret i modsat ende af yderrøret. Derved skifter farven på kilelåsene på røret. Fig. 25

VIGTIGT!
Det er altid kun tilladt at have kilelåse med samme farve på et knudepunkt.
– Slå altid kilen ned oppefra (set fra anvendelsespositionen).

TÅRNMONTAGE

1. Læg støtterne ned og forbind dem med hinanden.
2. Monter hegnene. Fig. 26
3. Monter hegnene på siden.
Bemærk: Farven på kilelåsene og kileretningen. Fig. 27

4. Monter det andet støttepar i de åbne kilelåse på heg-nene.
5. Luk kilelåsene og slå kilerne fast.
6. Afstiv med hegnene på den fjerde side. Fig. 28 Tårnet er monteret.

– Ved større enheder kan de øverste støtter monteres enkeltvis. Forbind støtterne med hinanden, inden de forbindes med hegnene. – Ved tårnhøjder > 7,0 m skal der, til sikring af tværsnittets form, i halv højde monteres en vandret diagonal på MRK-hegnene med stilladsrør og drejekoblinger.
Fig. 29 (plantegning)


OPSTILLING AF TÅRN

VIGTIGT!
Inden opstilling skal alle omløbere ligge an imod glidepladen.
1. Hægt et firstrenget kædesæt 12 på to modstående hegn i den øverste hegnrække. Fig. 30
2. Rejs tårnet og stil det på plads.
3. Ret tårnet ind.
4. Afstiv om nødvendigt tårnet.
5. Kontrollér stabiliteten.
6. Hægt kædesættet af, f.eks. med rullestillads, lift eller ved fjernudløsning.

MONTERING LIGGENDE MED FLERE STANDERE

Følg anvisningerne om Forbinder til MPV-2 til MP støtte.

DESUDEN SKAL FØLGENDE IAGTTAGES
– MRK-hegnene 2 skal konsekvent monteres møllevingeagtigt. Fig. 31
– Ved tårnhøjder > 7,0 m skal der, til sikring af tværsnit-tets form, i halv højde monteres en vandret diagonal på MRK-hegnene med stilladsrør og drejekoblinger.
– Alle omløbere 1.4 skal drejes til kontakt med glidepladerne 1.7.
– Der skal monteres stilladsrør 13 under rørene på de øverste hegn til kranophænget. Fig. 32.

OPSTILLING AF TÅRN

1. Skub inderrørene 1.2 på de nederste støtter ind.
2. Træk inderrørene 1.2 på de øverste støtter ud. Derved forhindres det, at der optræder store bøjningsmomen-ter, når tårnet hviler med den fulde vægt på fodpladen.
3. Fastgør løftekæder / stropper 12.
4. Opstil tårnet.
5. Træk de nederste inderrør i hjørnerne ud 1.2 og indstil dem, så tårnet står lodret.
6. Træk de resterende inderrør ud til kontakt med under-laget. 7. Monter de manglende hegn.
8. Afstiv tårnet. Fig. 33-35
9. Hægt kædesættet af, f.eks. med rullestillads, lift eller ved fjernudløsning.

MONTERING STÅENDE

Hvis det af pladsmæssige årsager, eller på grund af andre forhold, ikke er muligt at foretage liggende montering, kan monteringen ske stående.

VIGTIGT!
– Iagttag stabiliteten!
– Anvend arbejdspladser med underlag, som kan bære belastningen og som er skridsikkert!


FORBEREDELSE

1. Indstil støtternes længde, se første punkt i toppen. Læg de nødvendige hegn parat.


MONTERING AF FØRSTE NIVEAU

1. Rejs støtterne 1:
– Brug treben 9 som opstillingshjælp.
– Stil støtterne i de udmålte akser for de hegn, der skal monteres.
– Inderrørene 1.2 er nederst.
– Målebåndet 1.6 vender indad. Fig. 36

2. Montering af hegn MRK: se øverst
– Brug arbejdsbukke.
– Placer hegnene 2 udefra på de dertil beregnede ste-der, se tegning resp. typeprøvning.
– Slå kilerne 2.3 fast ovenfra og nedad. Fig. 37

MONTERING AF NÆSTE NIVEAU

Bemærk:
Relevante At-vejledninger fra Arbejdstilsynet!Relevante branchevejledninger!

For at kunne montere næste niveau støtter og hegn, skal der lægges en platform 14 på det første sæt hegn. Fig.38

Stilladsdele, der bruges på byggepladsen, skal være i overensstemmelse med de gældende sikkerhedsbe-stemmelser og At-vejledninger!


MONTERING AF YDERLIGERE NIVEAUER

Yderligere niveauer opbygges på samme måde.
– Afstanden mellem de enkelte hegn, der anvendes som understøtning for platforme, må maks. være 2,0 m
– Monter støtter med indskudt inderrør. Træk dem først ud efter afstivning med hegn. Fig. 39.
– Forbind støtterne med Forbinder MPV-2 eller MP-bolt.
– Hegnene fungerer også som rækværk og der skal monteres ekstra efter behov.
