MULTIPROP Kipfod MKF

Skruefod MKF 4 med klemmelynkobling kan svinges 3 grader i alle retninger. Dermed kan MULTIPROP-støtter opstilles på hældende flader.

Navn Varenr. Vægt
MULTIPROP KIPFOD MKF 552075 6,2

KIPFOD MKF

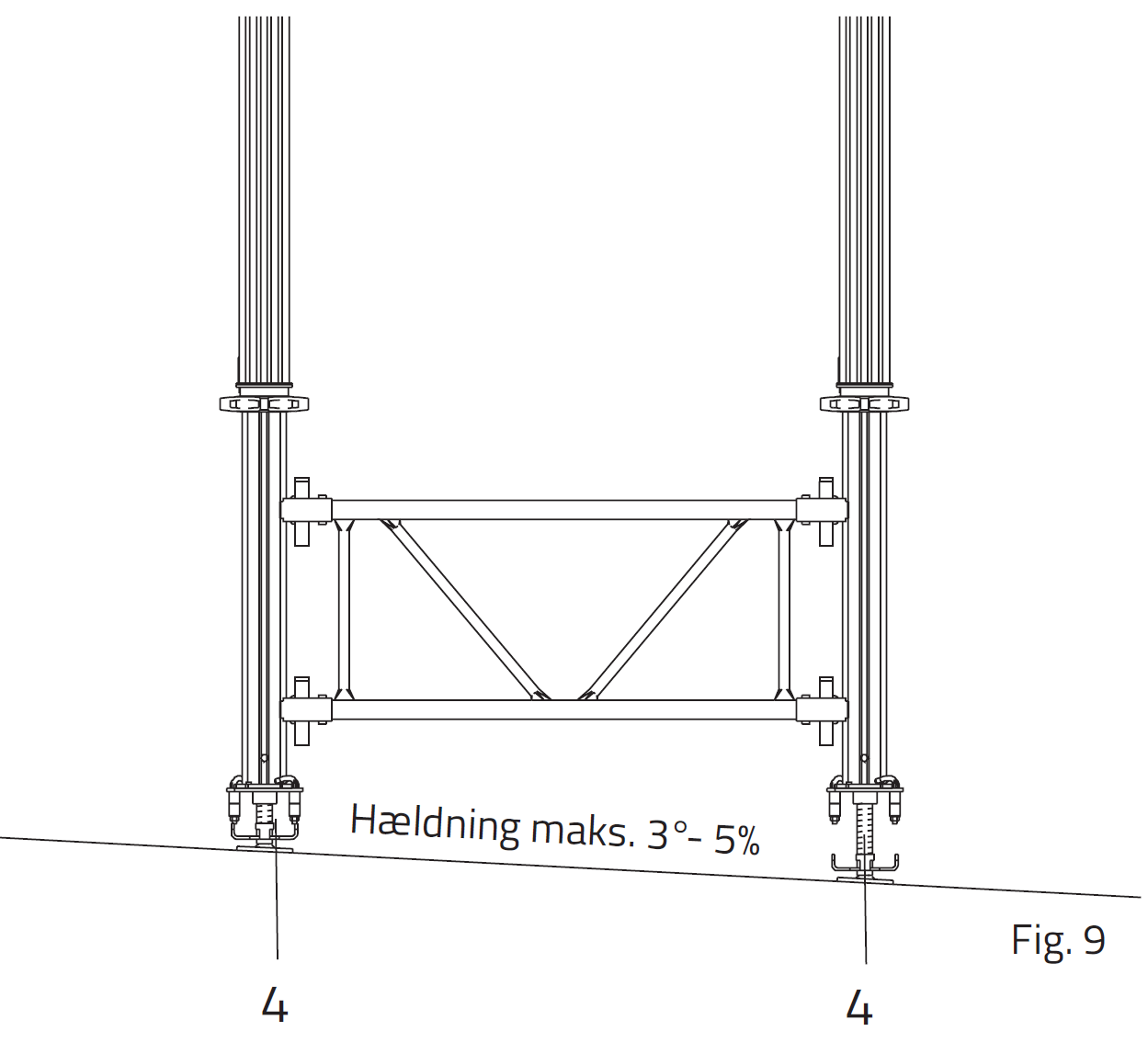

Kipfod MKF  med klemmekløer kan vippes 3° i alle retninger. Dermed kan MULTIPROP-støtter opstilles på hældende flader. Fig.9

Kipfod MFK må kun anvendes sammen med afstivede støtter!

MONTAGE

1. Sæt toppladens 4.1 centrertappe 4.3 ind i hullerne på støttens fodplade 1.8 resp. topplade 1.9.
2. Slå klemmekløerne med en hammer 4.2 ind over støttens fodplade resp. topplade.
3. Indstil Kipfod MKF til den ønskede højde med rotoren 4.4. Maks. spindelvandring 100 mm

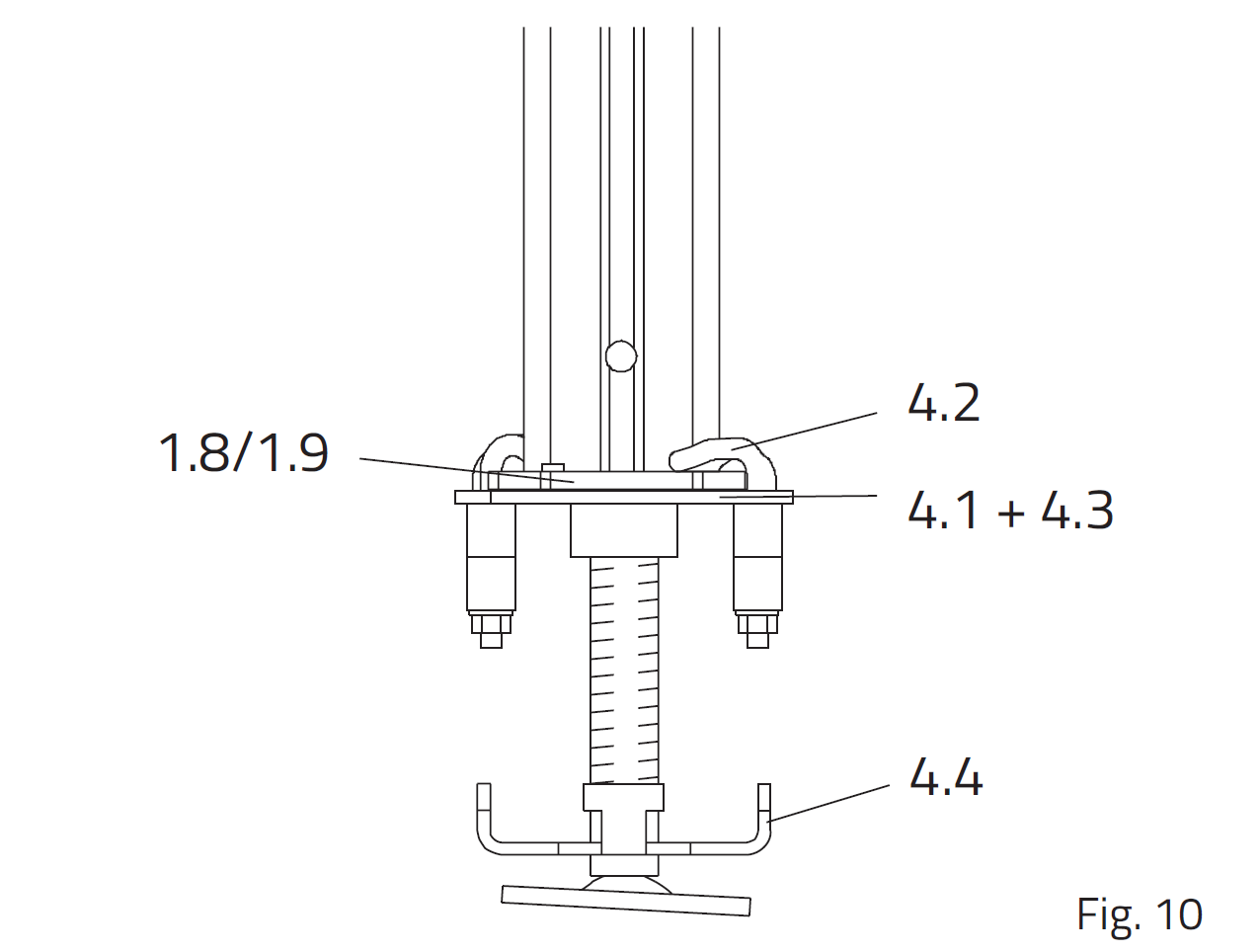

Fig. 10 Kipfod MKF er fastgjort til støtten.

Maks. bæreevne 60 kN

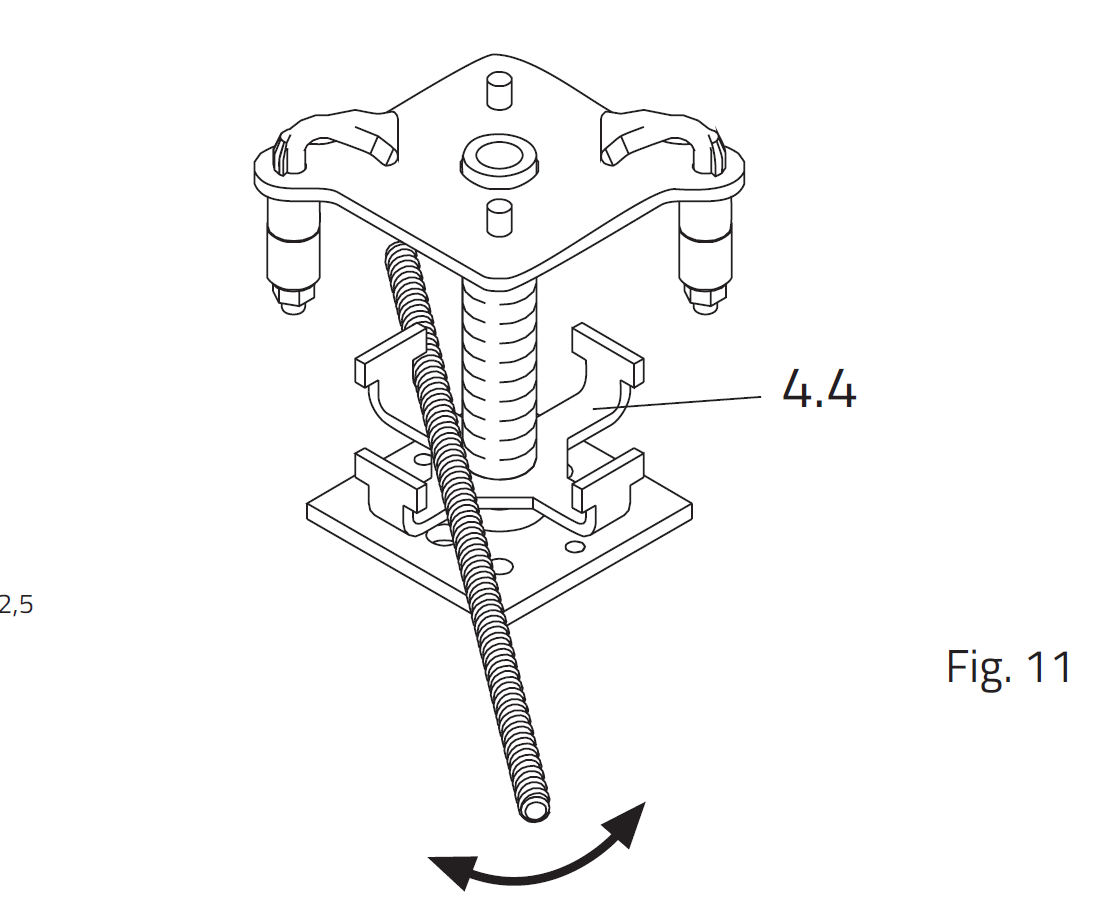

– Under belastning kan rotoren drejes med et armeringsjern eller en hammer.
– Løsn aldrig rotoren ved at slå på den. Den kan brække i stykker! Fig.11

FRIGØRELSE

1. Slå klemmeløerne løs med hammeren.
2. Tag Kipfod MKF af.

Med klemmekløer. Kan svinges 3° til alle sider. Til brug med MRK hegn.
