Topgaffel til MP og EP støtte

Topgaflen passer til alle gængse dækstøtter med en huldiameter på min. 40 mm. Topgaflen har plads til 1 respektive 2 trædragere H20.

Vægt: 3,1 kg. 50 stk. kolli

Navn Varenr. Vægt
TOPGAFFEL TIL MP OG EP STØTTE 552060 3,1

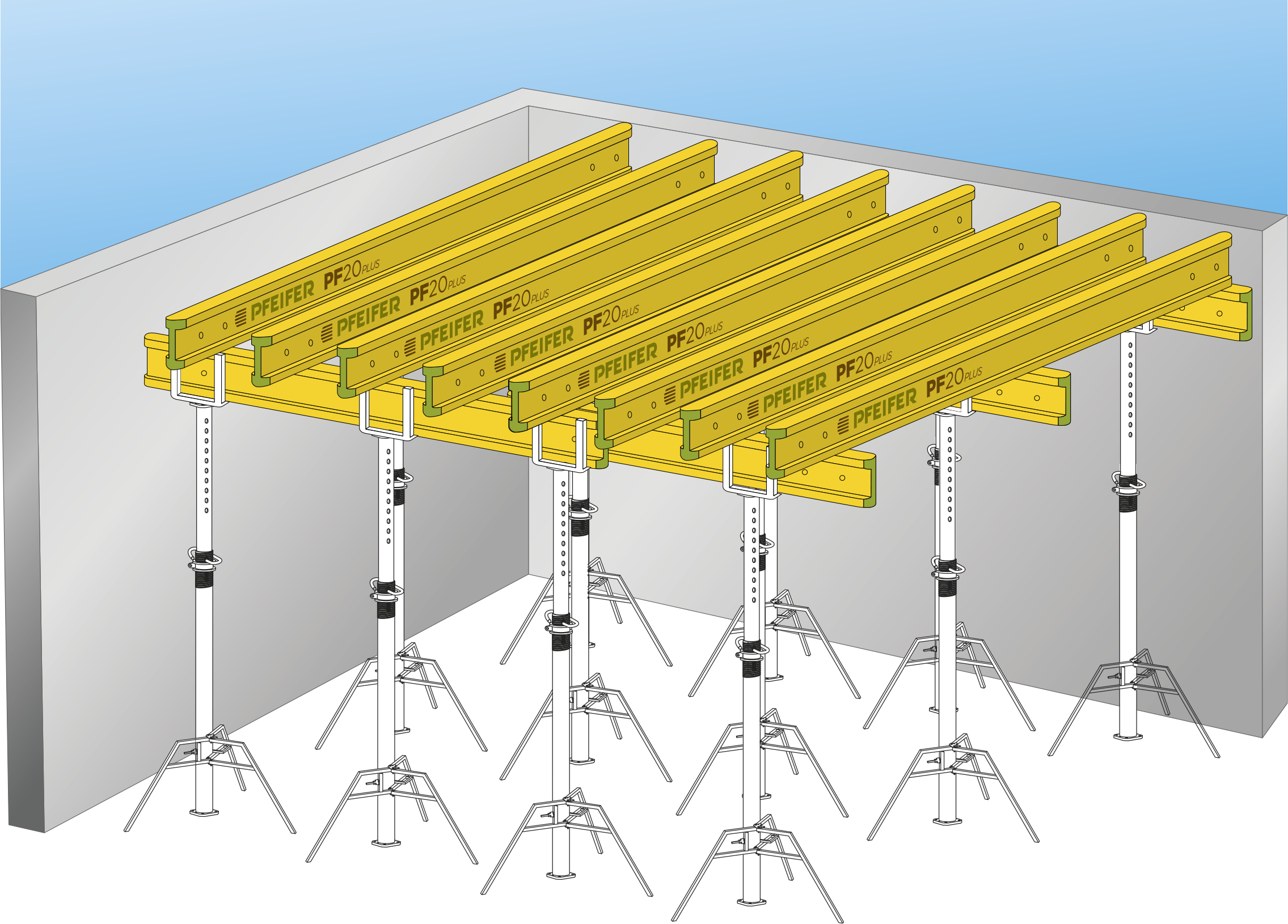

STØTTE MED TOPGAFFEL

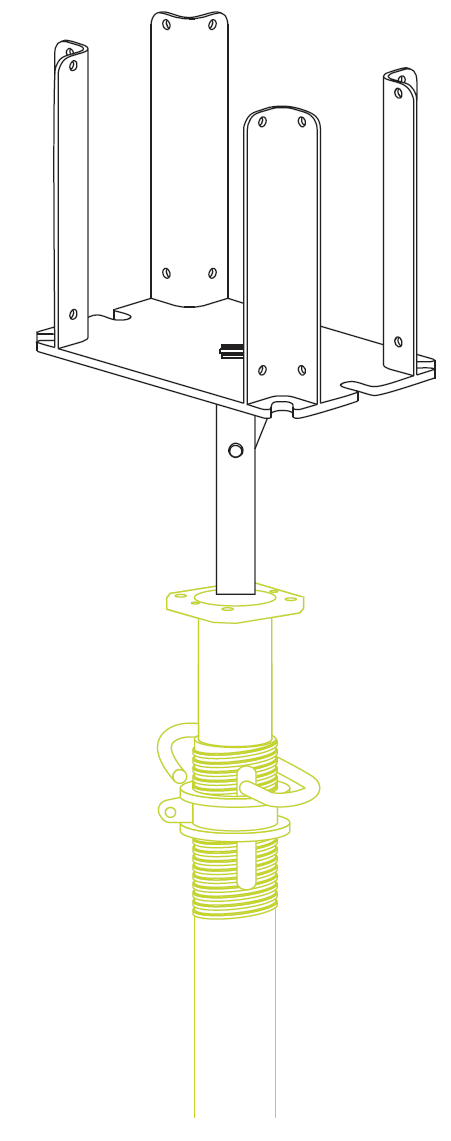

I første arbejdsgang monteres Topgaffel på toppen af Europlus støtterne.
Støttehovederne sikres med en fjederstikbolt.
Topgaflen kan bruges i 2 retninger.
I den ene retning er der plads til 1 stk. H20 trædrager og i den anden 2 stk. H20 trædragere
(med flangebredde 8 cm).

TOPGAFFEL TIL MP

Topgaffel MP passer til alle gængse dækstøtter med en huldiameter på 40 mm.

MONTAGE:

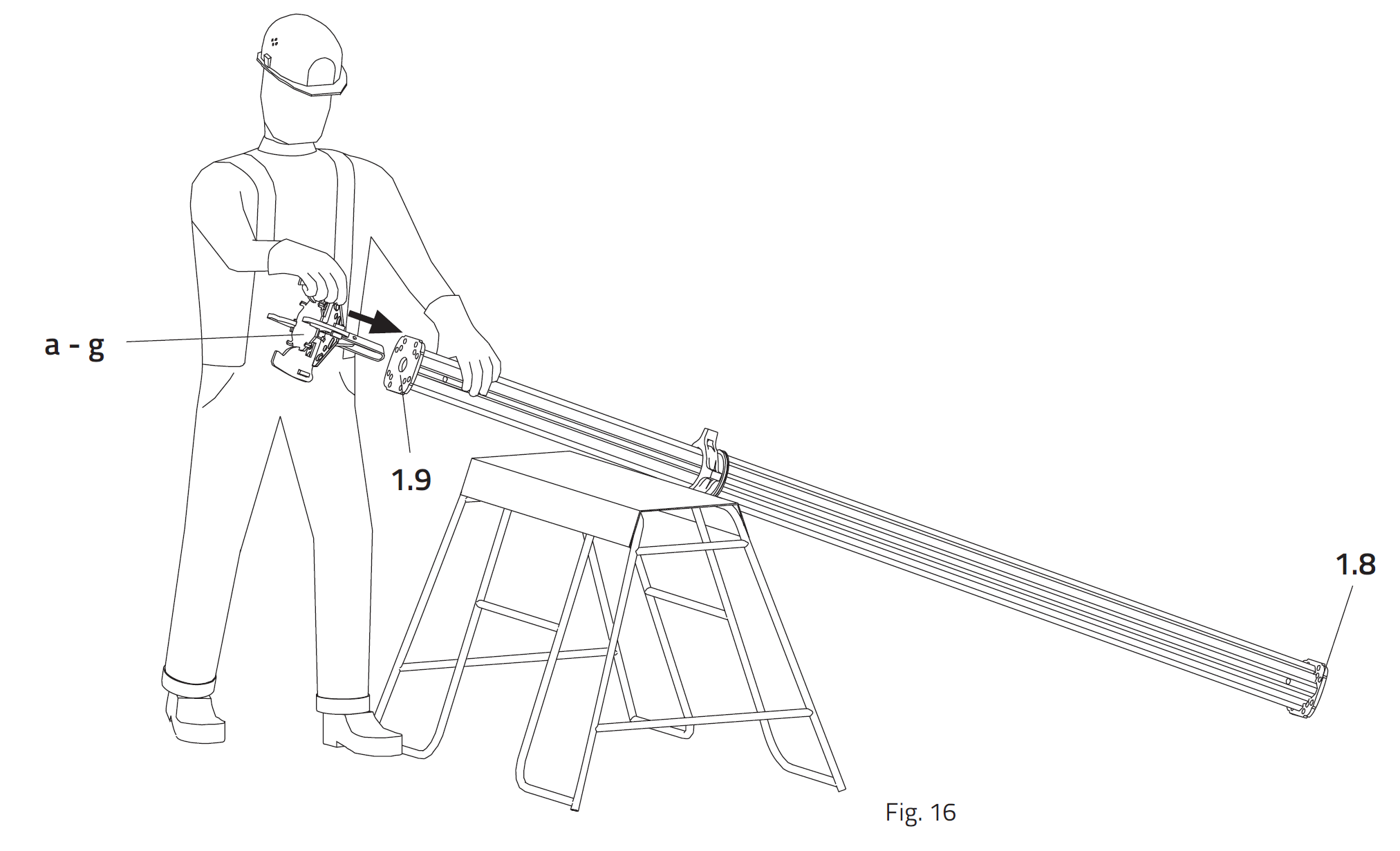

1. Sæt topgaflen på støttens fodplade 1.8 eller topplade 1.9.
2. Lad spærreklinken gå i indgreb eller fastgør topgaflen med dorn med klemfjeder. Fig. 16
3. Rejs støtten og forskallingen kan understøttes.

FRIGØRELSE:
Frigør spærreklinken eller tag dornen ud og topstykket af.

Topgaffel til MP og EP støtte Varenr. Vægt
TOPGAFFEL TIL MP OG EP STØTTE 552060 3,1
